EasyEL och FastEL från PK Data

26 sep 2016 16:32 - 26 sep 2016 16:33 #81 av Kenneth Olsson

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!
Följande användare sa tack: Rikard Ågren

Be Logga in eller Skapa ett konto ansluta till konversationen.

09 nov 2016 20:06 #82 av Tommy
Har fått ritningar på ett hus i .DWG format. Då jag importerar den i EasyEl får jag fram stommen men den är fruktansvärt liten. Om jag lägger till en ritram ser hela huset ut som ett pepparkorn. Finns det någon lösning för detta i programmet?

Be Logga in eller Skapa ett konto ansluta till konversationen.

10 nov 2016 07:44 #83 av Kenneth Olsson
Ja. Normalt ritar man alltid byggnaden i skala 1:1.
1 enhet = 1 mm. Har den som gjort ritningen istället ritat som man ritar på papper, i skala 1:50 eller 1:100 blir det som du beskriver.

Lösningen är vid import att ändra "Inställningar för import", finns längst ner i dialogrutan då väljer DWG-filen.
Kontrollera sedan det blir rätt med Import -> Mät avstånd.

(Använd Import -> Öppna DWG-fil och inte Arkiv -> Öppna)

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 jan 2017 18:26 #84 av Rikard Ågren
Kan man få programmet att skriva ut med en bakgrundsfärg?

Projektledare el, styr och automation

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 jan 2017 19:16 #85 av Kenneth Olsson
Bakgrundsfärgen går inte att skriva ut men du kan lägga en fylld yta bakom.
Lättast är att använda (installation- och larmmenyn) Väggar -> Markering område.

EasyEL skriver ut bladen i tur och ordning med början uppifrån. Det är bra att lägga "bakgrundsytan" på ett eget blad. Markering område gör det automatiskt. Behöver du flytta om turordningen på bladen behöver man skriva in kommandot SHEET.

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!

Be Logga in eller Skapa ett konto ansluta till konversationen.

02 jan 2017 21:57 #86 av Rikard Ågren
Ok går det lika bra med markering även med kretsschema?

Projektledare el, styr och automation

Be Logga in eller Skapa ett konto ansluta till konversationen.

03 jan 2017 06:31 #87 av Kenneth Olsson
Lite annorlunda då endast ett blad visas åt gången, förutom ritramen.
Här gäller vad som ligger sist i ritningens databas. Det som ligger sist ritas också upp sist och hamnar alltså överst.
För att lägga saker sist är det enklast att flytta dessa (Ändra -> Flytta)

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!

Be Logga in eller Skapa ett konto ansluta till konversationen.

09 jan 2017 18:54 #88 av Rikard Ågren
Vad är nyheterna/förändringarna i EasyEL.17.1.610 ?

Projektledare el, styr och automation

Be Logga in eller Skapa ett konto ansluta till konversationen.

10 jan 2017 07:32 #89 av Kenneth Olsson
Vi lägger upp upp nya saker kontinuerligt så vad som är nytt beror ju på vilken version man jämför med.
Här är ett utdrag ur ändringsloggen från april 2016 tills idag. Varje rad i den är en ny version. Varje ny version kan alltså vara en liten ändring i en symbol till en viktig buggfix för t.ex. Windows 10. Vi har inga kända buggar kan ju tilläggas.

DWG-stöd: Förbättrad import av SHX-texter i kretsschema. Justering av vridna filer i yttre
Saknade bilder visar nu sökvägen till den bild som saknas.
Symbol Nödbelysning självständig har nu anslutningspunkter och växlar mellan rum och vägg
Nödbelysning självständig placeras nu automatiskt mot vägg eller centrum. lagt in anslutnings punkter
Brytande kontakt på automatsäkring. Lagt in nummer 21-22 (var 11-12)
Lagt in felsäkra moduler för Siemens S7
Värmedetektor kapslad hade fel namn (dold i tak)
DWG-stöd: Stöd för XScale på SHX-fonter.
Fixat telereg 2006 symbol. Var fel radavstånd i panelkort 1-24 och 1-48.
GRUPPFRT: Buggfix när sista raden hade rubrik så fick den inget mellanrum
YTTRE: Buggfixar på grupp 24 (direkt till apparat)
Nya moduler för Siemens ET 200S (distrubierade i/o)
Nya symboler för brytare, uttag och lamputlopp med extra märkning.
Nya symboler för brytare och uttag med märkning. Nya symbol för lamputlopp med märkning.
Fixar för DPI-aware screentools för skåplayout och plintuppritning
GRUPPFRT: Tomrad mellan olika grupper
Markering när matningslinjer slutar
MOV: Ändrar skalan för normslits när man skalar upp en layout.
INFOGABMP: Förkortar till @-path om inte $-path
Buggfix på högerklicksmenyn (kraschade om inte grupp)
Nya symboler för Styr & Regler på planritning
Fixat symbol på Sheet C Dubbel tempgivare som bara fanns i dokument
Dubbel tempgivare för Kombinerad PLC
Kompilerat ny hjälpfil.
Fattades huvudkontaktsbågen på 7-8
TEX: Stöd för Page up/down
Lagt in ny blankett telereg2006
Lagt till blankett för Apparatlista.
Möjlighet att rotera PDF-filer för att kompensera för att de har blivit skannade snett.
TBALLSBF: Kryssruta för vit bakgrund
Justerat de nya symbolerna för utrymning.
Justerat missar i Utrymningsplan A2.FCTNy pil och nytt på brand
Justerat symboler för utrymningsplan så de stämmer överens med SS 2875 utgåva 2. Trappor, Utrymningspil, Handbrandsläckare, Inomhusbrandpost och Tavlans placering "Här är Du" Finns symboler utöver standarden. Första hjälp, bår m fl
Justerat symboler för utrymningsplan så de stämmer överens med SS 2875 utgåva 2. Trappor
Justerat symboler för utrymningsplan så de stämmer överens med SS 2875 utgåva 2.
Justerat symboler mot SS 2875 Utrymningspil, Handbrandsläckare, Inomhusbrandpost och Tavlans placering "Här är Du" Finns symboler utöver standarden. Första hjälp, bår m fl
Uppdaterat till senaste så att korsreferenser fungerar med dagens symboler på en importerad DWG-ritning
Lagt till anslutning(kopplingspunkt för signallinjen
Signallinjer modifierad. AS01, BUSS, DO, AO
Lagt in 2x för styr och regler
Brytande huvudkontakter kallas R1..R8 hos ABB

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!

Be Logga in eller Skapa ett konto ansluta till konversationen.

24 maj 2017 06:11 #90 av Rikard Ågren

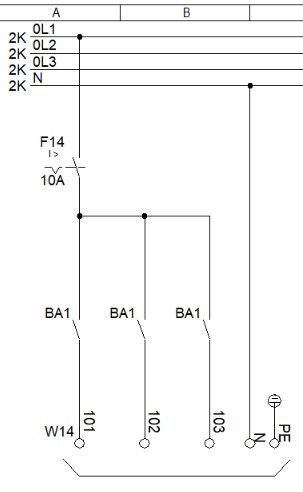

Önskemål:

Att kunna välja flera nya säkringar när man ritar KNX/brytaktor på kretsschema. I dag kan man bara få en ny?


Projektledare el, styr och automation
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

05 jun 2017 05:18 #91 av Kenneth Olsson
Vi lägger det på önskelistan. Idag behöver du rita om manuellt för att få mer än en 1-polig säkring.

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!

Be Logga in eller Skapa ett konto ansluta till konversationen.

16 jun 2017 15:44 #92 av Peder Myrne
Efter många års användande av autocad lt håller jag på att försöka lära mig lite grundläggande funktioner i fastel (jag har fått en ny arbetsgivare).
Och det går väl lite trögt än så länge, tack vare att att cad-motorn beter sig så annorlunda mot vad jag är van vid.
En så enkel sak som att t.ex. fästa markören på änden på ett objekt (linje, symbol m.m.) som ligger utanför grid/snap och flytta har jag inte lyckats med trots idogt sökande i manualen och på nätet.
I autocad lt aktiverar man bara "Object Snap", kanske finnas något liknande funktion i fastel(?), men i så fall har jag inte lyckats hitta den än.

Be Logga in eller Skapa ett konto ansluta till konversationen.

16 jun 2017 16:04 - 16 jun 2017 16:05 #93 av Kenneth Olsson
Det finns en knapp nere till höger "Attach". Du måste dock klicka på objektet som du vill fästa mot. Högerklick på knappen ställer du in hur den ska låsa. Personligen använder jag den aldrig.

Det som är smidigast är Plås->xxx. Den ligger inte kvar utan varje gång du vill låsa på ett objekt väljer du lämplig punktlåsning. Så här gör man i praktiken:

1. Välj kommando (Rita->linje)
2. Tryck knappen F5 för ändpunkt (markören blir en liten fyrkant)
3. Klicka på objektet nära där den ska låsa. Gärna lite ifrån ändpunkten. Då ser man att den hoppar till ändpunkten.
4. Tryck F2...F5 igen för nästa punktlåsning.

Det finns en meny Övn där man kan öva på liknande saker. Om den inte syns välj Hjälp->Övningsmeny

En annan sak som är lite annorlunda är trimma (T + mellanslag)
Trimma en linje.
Klicka på den del du vill behålla och sedan hur lång den ska vara.
Den kan bli både längre och kortare, samma kommando.

En sak till är att aldrig explodera en symbol. Behövs inte.
Tänja den med Ändra -> Tänj (S + mellanslag)
Ändra ->Radera en del av en symbol (F8)
Högerklicka (utan något kommando igång) på ett objekt och välj t.ex. att radera det.

Välkommen att köra FastEL

Kenneth

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!

Be Logga in eller Skapa ett konto ansluta till konversationen.

16 jun 2017 16:15 #94 av Peder Myrne
Tack, jag får testa det på måndag :)

Be Logga in eller Skapa ett konto ansluta till konversationen.

16 jun 2017 17:49 - 16 jun 2017 17:51 #95 av Rikard Ågren

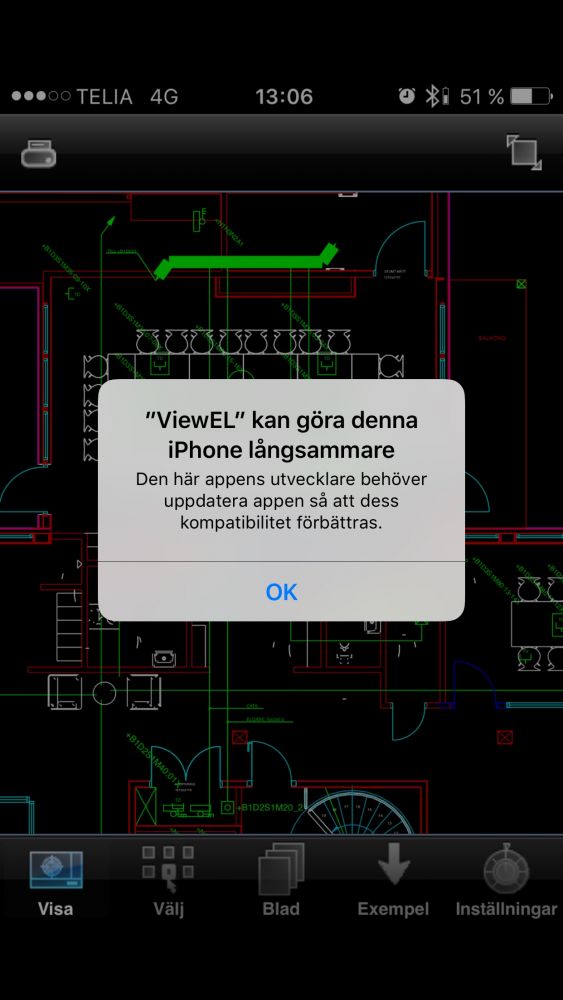

Finns det någon plan på att uppdatera iOS appen ViewEL?

Redan nu klagar iOS på att appen inte är riktigt kompatibel. Och med nya iOS 11 verkar det som att den kommer att sluta fungera i och med kravet på 64-bit



Ett till problem med appen syns på bilden. Stamledningar blir alldeles för tjocka

Projektledare el, styr och automation
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

20 jun 2017 07:39 #96 av Kenneth Olsson
Nej, det finns ingen plan på att uppdatera ViewEL för iOS. De flesta verkar använda PDF för att visa ritningar i telefonerna. Appen blev inte alls använd på det sätt vi trodde från början.

Rapporterna från Apple är att det är 6-7 aktiva användare. Vi har låtit appen ligga upp så länge som möjligt, men Apple har blivit aggressivare i sina varningar både till oss utvecklare och till slutanvändare så det är snart dags att plocka bort ViewEL från appstore. :-(

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!

Be Logga in eller Skapa ett konto ansluta till konversationen.

20 jun 2017 09:30 - 20 jun 2017 09:37 #97 av Rikard Ågren
Tråkigt, jag använder den utimellan. Mina tidigare kollegor också.

Man slipper ju momentet att skapa PDF

Projektledare el, styr och automation

Be Logga in eller Skapa ett konto ansluta till konversationen.

20 jun 2017 09:41 #98 av Kenneth Olsson
Ja det förstår jag om man har ett verktyg som känns bra. Det blir dock inte rimligt att hålla igång med få användare.
Arkiv -> Skapa PDF för att snabbt skapa en PDF-fil

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!

Be Logga in eller Skapa ett konto ansluta till konversationen.

12 okt 2017 18:45 #99 av Kenneth Olsson
Det har kommit en ny standard för brandservice- och orienteringsritningar. SBF 1021:2
EasyEL har nu symboler och stöd för att rita enligt den nya standarden.

Fil bilaga:
Kenneth Olsson
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
www.pkdata.se Gör dina el-ritningar själv!

Be Logga in eller Skapa ett konto ansluta till konversationen.

23 okt 2018 13:51 #100 av Peder Myrne
Har kört fast igen, har problem med att ersätta kontaktorspegel.
Programmet väntar på min respons efter att jag har valt hur den nya ska se ut (texten "Välj kontaktorspegel att ersätta" visas nere i vänstra hörnet) men inget händer när jag klickar på den som ska ersättas.

Har testat att starta om datorn och börjat med en tom ritning men inget hjälper.

Versionsnr: 17.3.2009 (låter gammalt om nuffrorna anger ett datum :S )

Någon som har ett tips?
