Isolation test för en rotor på en generator

31 mar 2017 11:00 #1 av Mikael Hansson
Hej,

Vid en isolation test för en rotor på en generator, måste man kortsluta dioderna innan. Tänker jag rätt som jag har rita upp det?


Den här bilagan är gömd för gäster,
Var vänlig och logga in eller registrera för att se bilagan.

This message has an attachment file.
Please log in or register to see it.

Be Logga in eller Skapa ett konto ansluta till konversationen.

31 mar 2017 20:32 #2 av Torbjörn Forsman
Är det inte enklare att ansluta meggern till ena änden av fältlindningen?
Eller är du ute efter att isolationsprova mellan dioderna och deras kylare också?
Tål dioderna i backriktningen den spänning meggern maximalt kan lämna?

Was man sich nicht erklären kann, sieht man als Überspannung an.

Be Logga in eller Skapa ett konto ansluta till konversationen.

01 apr 2017 07:08 #3 av Electrum

Torbjörn Forsman skrev: Tål dioderna i backriktningen den spänning meggern maximalt kan lämna?

Det där är lite intressant att fundera på.

En diod fungerar väl i båda riktningarna, fast i framriktningen är spänningsfallet ca 0,7V och i backriktningen är spänningsfallet hyfsat definierat på några volt eller några tiotals volt ifall det är en zenerdiod och annars är det väl hundra, eller hundratals volt i backriktningen om det är en likriktardiod. Dvs som en zenerdiod på väldig hög spänning.

Så spänningen från meggern i sig självt pajar väl inte dioderna, utan det är väl strömmen och/eller effekten?

"Varde ljus"                                                                                 Frilansare med AL
1 Mosebok 1:3

Be Logga in eller Skapa ett konto ansluta till konversationen.

01 apr 2017 08:24 #4 av Torbjörn Forsman
De flesta kiseldioder har litegrann zeneregenskaper i backriktningen, dvs om backspänningen blir så hög att strömmen börjar öka så tar de ingen permanent skada av det så länge inte effektutvecklingen blir för hög. Men jag har varit med om dioder som har blivit permanent skadade av hög backspänning trots att strömmen begränsades till kanske 10 uA. Det rörde sig om vanliga 1N4007, 1N5408 m fl där ett visst fabrikat inte ens tålde att man försökte mäta upp "zenerspänningen", medan likadana dioder från 3-4 andra tillverkare tålde det utan vidare.
Vissa kiseldioder är specade för att tåla att tillfälligt användas som zenerdioder, det brukar kallas "controlled avalanche" eller något liknande. Men för de flesta vanliga likriktardioder står det inget alls om den saken i databladet, och man kan alltså inte hänga tillverkaren för att ett visst parti dioder inte tål det.

Was man sich nicht erklären kann, sieht man als Überspannung an.
Följande användare sa tack: Electrum

Be Logga in eller Skapa ett konto ansluta till konversationen.

01 apr 2017 14:24 #5 av Mikael Hansson
Pratade med en kille som ibland göra isolation test på generatorer, då för bland annat rotorn. Han gör då kortslutning som visas till vänster på bifogat pdf. Han menade på att när man meggar med 500V som är max du får göra vid en rotor isolation test, så släpper dioderna på minus sidan genom spänningen och det är inte bra för plus sidans dioder.


Den här bilagan är gömd för gäster,
Var vänlig och logga in eller registrera för att se bilagan.

This message has an attachment file.
Please log in or register to see it.

Be Logga in eller Skapa ett konto ansluta till konversationen.

01 apr 2017 17:51 - 01 apr 2017 17:55 #6 av Marcus

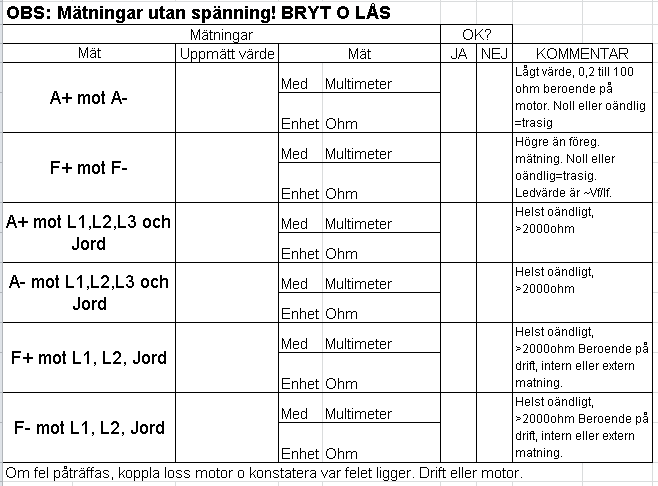

Det borde bli samma förhållande som på en likströmsmaskin med tillhörande strömriktare inkopplad. Vi mäter då enl. bifogad bild. Där A+ A- är ankaret och F+ F- är fältmatning. Våra dioder klarar dock 1200 resp. 1600 Volt. (de som är mot jord används isolationsmätning 500V)

Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

01 apr 2017 18:22 #7 av Mikael Hansson
Det är så sällan man gör sådant, intressant att höra era åsikter.
