Pedantiskt brandlarmsinstallation från förr!

14 jan 2012 18:34 #1 av Ronnie Lidström
Vi håller på att byta ut brandlarmet i denna byggnad. Det är en stor industrilokal med 6-12m i takhöjd.

Blev imponerad då jag såg den befintliga installationen. Man har alltså klamrat tusentals meter brandlarmskabel med pyttesmå "lampsladdsklammer" typ TC. Och även dubbelklammer med flatskruv.

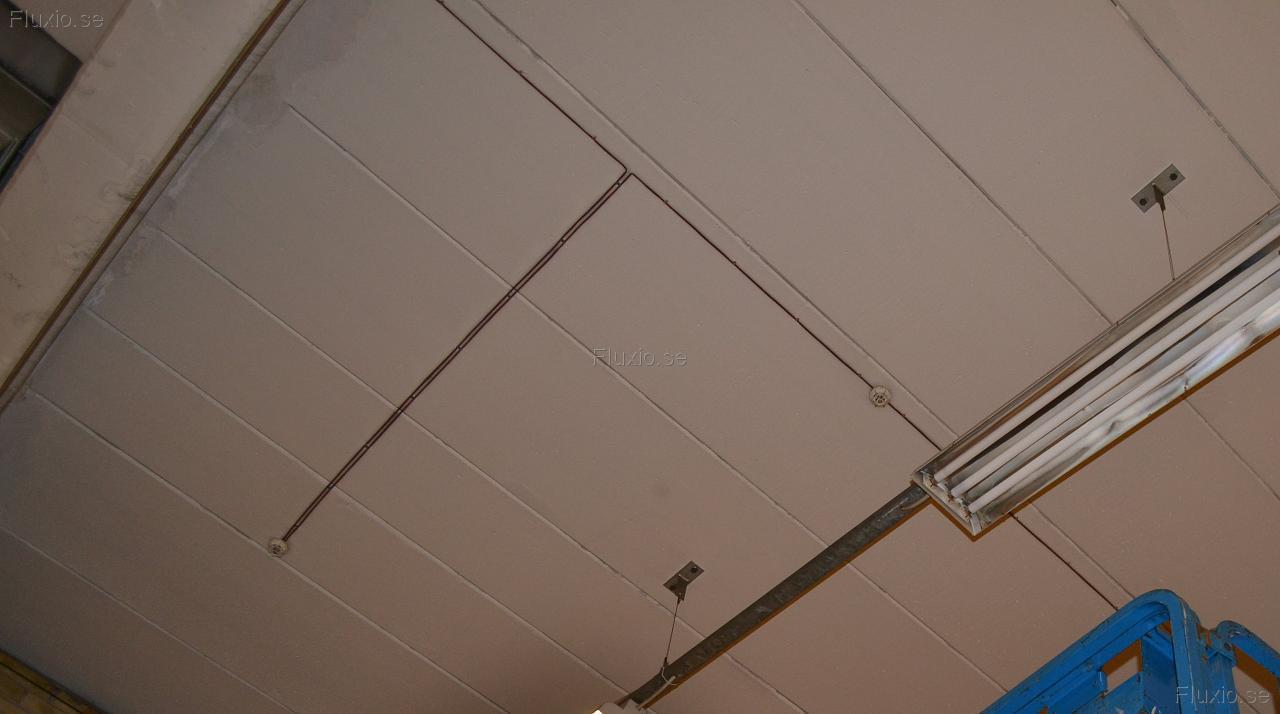

Spikrak klamring med perfekta klammeravstånd!

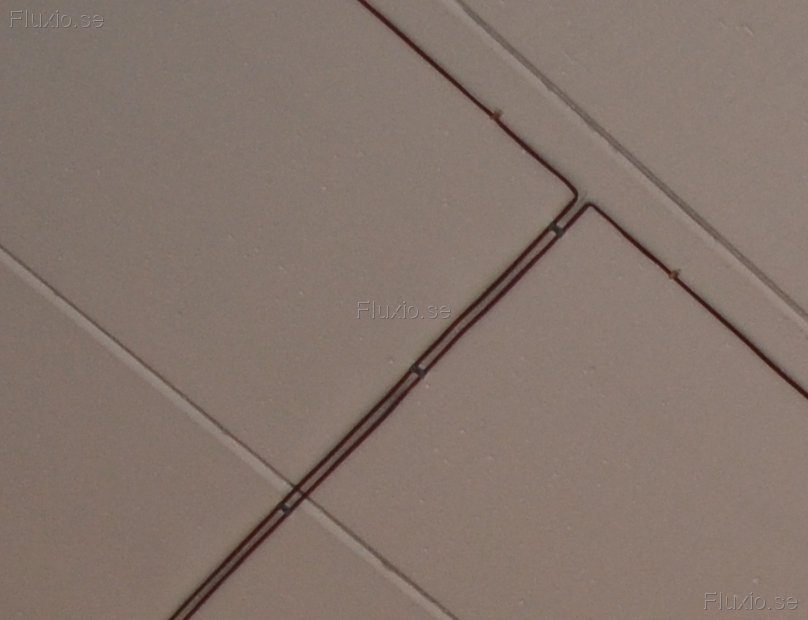

Lite mer förstorat

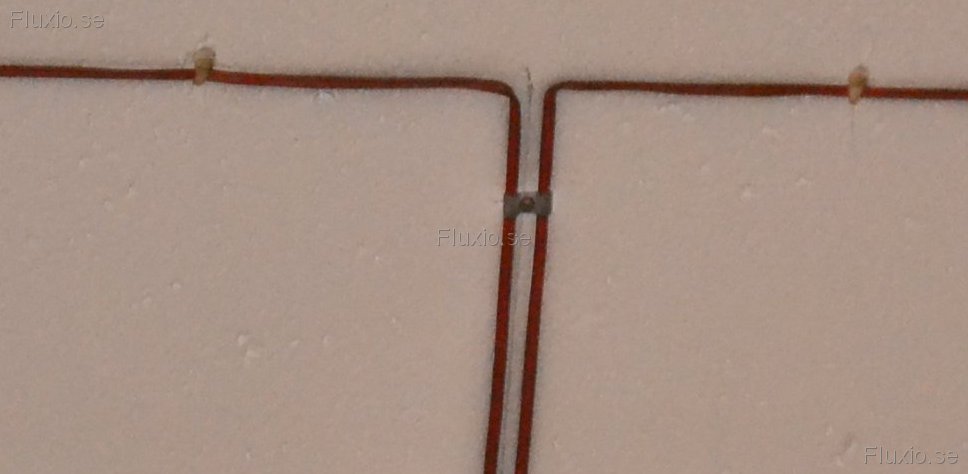

Förstoring av dubbelklamren. Tänk att klamra detta för hand med en flatmejsel? Man hade ju knappast heller fina batteridrivna saxliftar på den tiden.

Jag vet inte årtalet på detta men skulle chansa på 50-60-tal.

Fil bilaga:
Företagare, Elinstallatör Björks EL i Skellefteå AB
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

14 jan 2012 18:54 #2 av Robin Strandberg
Yrkesstolthet när den är som bäst! :tummeupp:

Projekt & Servicetekniker
Niko Home Control

Be Logga in eller Skapa ett konto ansluta till konversationen.

14 jan 2012 19:47 #3 av Patrik Hedlund
Ja, som stolt "elofil" så finner man ju detta starkt upphetsande! Vilket jobb! :klapp:

//Patrik

Fil bilaga:





Serviceelektriker som sysslar med KNX och annat kul!
Följande användare sa tack: Wiktor Ahlander

Be Logga in eller Skapa ett konto ansluta till konversationen.

14 jan 2012 21:28 #4 av Rikard Svensson

Behörig Ingenjör - Inbrottslarm

Be Logga in eller Skapa ett konto ansluta till konversationen.

15 jan 2012 00:20 #5 av Tobias Karlsson
Förr slappade inte elektrikerna =)

/Linjemästare Karlsson

Be Logga in eller Skapa ett konto ansluta till konversationen.

15 jan 2012 16:49 #6 av Per Wendt
tjusig anläggning, värmedeckarna är väl Cerberus KEA 2002 (LME)? Installerades mellan 1954-78 (källa Cerberus), men jag tror de gick att beställa en bit in på 80-talet iaf.

Jag tror att det var föreskrivet klamring på det viset, alltså frånskilda hela vägen...och synligt...är det nån som känner till dåtidens regler? Kabeln är väl en röd EKUA?

Be Logga in eller Skapa ett konto ansluta till konversationen.

15 jan 2012 17:24 #7 av Kent Pedersen

Per Wendt skrev: tjusig anläggning, värmedeckarna är väl Cerberus KEA 2002 (LME)? Installerades mellan 1954-78 (källa Cerberus), men jag tror de gick att beställa en bit in på 80-talet iaf.

Jag tror att det var föreskrivet klamring på det viset, alltså frånskilda hela vägen...och synligt...är det nån som känner till dåtidens regler? Kabeln är väl en röd EKUA?


Dom var duktiga med snörslån på den tiden. Man kan se linjen om man tittar noga. Jag tror också att det är en röd EKUA. När kom plast clipsen Per?

Har varit elnörd sedan 1973 på alla möjliga sätt .Just nu som servicetekniker på en förbindelse mellan Swe-Dk

Be Logga in eller Skapa ett konto ansluta till konversationen.

15 jan 2012 17:39 #8 av Per Wendt
plastclipsen kom nån gång sista hälften av 50-talet

Be Logga in eller Skapa ett konto ansluta till konversationen.

26 feb 2012 20:51 #9 av Martin
Har demonterat ett par km av dessa installationer. Får säga att de är snygga även om de idag inte uppfyller förläggningen av brandlarmskabel.

Var på ett ställe. skulle tippa på 6000kvm lager 8000kvm butiksyta, 4000kvm butiksyta/lager 1500kvm resturang/pizzeria

Ska säga att det var på väldigt få ställen det hade släppt och då hade det varit någont som kommit emot som gjort att kablen var av eller hängde.
fastigheten börjades bygga sent mitten på 50 talet. Innerhåller två stora skyddsrum och ett gammalt parkeringsutrymme nu omgjort till lager. En stor televäxel. 2 ställverk och 2 transformatorrum . ett rum med en stor Disel 6a med turbo och massa nödljus och Elcentraler på generatorn. Tror dock inte generatorn hade klarat att hoppa igång då den stod i kalldrag utan värmepatron och troligen för hög effekt pålaggd på centralerna.

Det var så man fällde en tår när man rev i prylarna.
