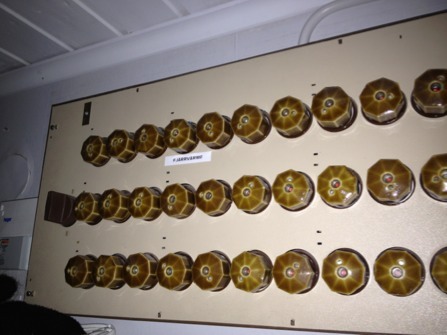

Äldre elcentral med bruna proppar, 70-tal?

Om man vill ha bruna/gula propphuvuden idag, så gå in i en lägenhet som har/haft en stor rökare. Man kan få med sig lite lukt och extra klibbiga om man har tur:P :rulla:

Lejongula propphuvar hade gruppcentralerna i min dåvararande bostadsrätt som var byggd 1981. Har aldrig sett någon sådan central innan eller efter det.

Spännande fråga Patrik, jag har letat i gamla kataloger utan att finna något, kanske nån elgrossist kan svara?

Jag har sett några av dessa originella centraler och alla verkar vara monterade på 70-talet (och in på 80-talet?)

Propphuvar (för diazed) har i alla tider varit i vit porslin, men det har även funnits i bakelit, glas (och 70-tals gula).

Här kommer ett urval från ca 1910-talet och framåt (ej kronologiskt)

Sanslöst Per, inte bara upplysande utan konstnärligt dessutom, har aldrig sett diazedhuvar som något vackert men en variant av den där bilden skulle jag kunna tänka mig att ha utskriven på väggen, stort tack för skönheten!

/U

Här syns både G II, G III och två större de första är ju edisongänga men de största är rörgänga R 1 1/4" och R 2" det var kanske den storleken Ronnie sett. Det kanske kliar lite i fingrarna på Per med tanke på alla fina instrument, samtliga är fabrikat Siemens & Halske.

här kommer en närbild på en 70-talare, den som orkar kan ju googla på "RELDUS", meddela här om ni finner något, det är nog många som vill veta mera om detta.

Tomas, ja den skulle man vilja ha i källaren, men man kan ju inte samla på allt....(har min fru sagt).
Var finns detta? Du behöver inte avslöja det om du inte vill.

Ang. rörgängorna, Diazed fanns ju även i gänga 4 & 5, både i grov o fingängat, från 80-200A, jag tror jag har en gänga 4, men mäter jag gängan får jag 1 5/8 tum (ca 41,5 mm).

Vi får nog luska lite mer i detta.

Ronnie Lidström skrev: Per: Har du några roliga storlekar på propphuvar? Finns ju både mindre (Gänga 1?) och större. Jag har sett porslinshuvar som var ca 10cm i diameter. Satt som huvudsäkringar för ett gammalt hyreshus.

Har en del roliga specialare, får se om jag får tid att lägga ut något senare.

Ska se vad jag kan få tag på genom jobbet, tycker jag känner igen storleken på den längst ner till höger. Tyckte jag såg den i ett blankskeneskåpt för ett tag sedan. Kanske något du är intresserad av Per?

Jag är intresserad Tobias, du har ett meddelande i inkorgen

En bra länk till IEC 60269 som förklarar olika säkringsstorlekar m.m. en.wikipedia.org/wiki/IEC_60269

Gänga IV har en diameter på ca 42 mm enligt SS-EN 60269-2
Gänga V är den största storleken men den saknar mått i samma standard.

Ytterligare en intressant sak är NEOZED gängan. Har en gång sett D01 propphuv och säkringar i ett gammalt hus i Stockholm. Hyresgästen hade problem att hitta reservsäkringar eftersom fastighetsägaren inte ville byta ut centralen som var från 1930-talet... Tydligen hade det varit likström i lägenheten innan den lades om till växelström. Tydligen fanns det enligt hyresgästen NEOZED säkringar att få tag i Danmark. Dessa säkringar kostade, år 2004, 40 kr/st att köpa i Stockholm.

En bra länk som innehåller det mesta om säkringar:
de.wikipedia.org/wiki/Schmelzsicherung

DIAZED betyder diametrisch abgestufter zweiteiliger Edison-Schmelzstöpsel

Propphuv med gänga 4 har enligt SS-EN 60269-2 ett utvändigt mått på 70 mm (skallen på prophuven) och gänga
G 1 1/4 alt. E40.

Propphuv med gänga 5 har Edisongänga E57 eller rörgänga 2". Tillgängliga säkringar är 125, 160 och 200 A.
Det utvändiga måttet bör därmed vara ca 100-110 mm.

Per Wendt skrev: Tomas, ja den skulle man vilja ha i källaren, men man kan ju inte samla på allt....(har min fru sagt).
Var finns detta? Du behöver inte avslöja det om du inte vill.

Ang. rörgängorna, Diazed fanns ju även i gänga 4 & 5, både i grov o fingängat, från 80-200A, jag tror jag har en gänga 4, men mäter jag gängan får jag 1 5/8 tum (ca 41,5 mm).

Vi får nog luska lite mer i detta.

Det är ställverk från pann/maskin-central med tillhörande ånggenerator vid gamla lasarettet i Värnamo, uppfört 1918-20. Den var i drift parallellt med modernare utrustning till 70-talet då nya lasarettet byggdes. Som en kulturgärning i det lilla såg då eldare/maskinister vid gamla centralen till att detta flyttades till ett hörn i nya panncentralen före ombyggnader, rivning. De sparade även mycket annan teknisk, medicinteknisk utrustning från hela epoken 1900->1970.

Reijos länkar för säkringar visar att det tydligen kan vara rörgänga vid 4 och 5, det var en rörmokare som gjorde mig uppmärsam på det en gång när vi tittade på ovanstående.

på den här luftvärnsstrålkastarens elverk från 2:a VK satt det diazed 200A säkringar:

200 A diazeder ??
Måtte väl ändå vara lägre spänning än 230V ?
Har för mig att det finns versioner av dom där "läslamporna" som går på typ 72V 150A

jo, en miljon watt i uteffekt!

generatorn levererar 110v likström, 150-180A, nu körde dom max vad grejerna tål, mätaren stod nästan i bott på 200A

Per Wendt skrev: Spännande fråga Patrik, jag har letat i gamla kataloger utan att finna något, kanske nån elgrossist kan svara?

Jag har sett några av dessa originella centraler och alla verkar vara monterade på 70-talet (och in på 80-talet?)

Propphuvar (för diazed) har i alla tider varit i vit porslin, men det har även funnits i bakelit, glas (och 70-tals gula).

Här kommer ett urval från ca 1910-talet och framåt (ej kronologiskt)

Har du samma bild i högupplöst format alt tagen uppeifrån eller med större vinkel och utan vattenstämplen? skulle vara nice med en tavla på väggen
Har varit ikontakt med alla sorter förutom den Svarta. Sen så finns de ju plomberingshuvar och mäthuvar mm men de är inte lika sexiga.
