04 sep 2012 19:37 - 04 sep 2012 19:38 #1 av Patrik Hedlund

Gammalt uttag skapades av Patrik Hedlund

Var på auktion i Jädraås, utanför Ockelbo i helgen där en möbelfirma full med möbler som varit nerlagd sedan slutet av 80-talet höll till. Var auktion där för någon månad sen och nu var det igen för att sälja det sista som var kvar.

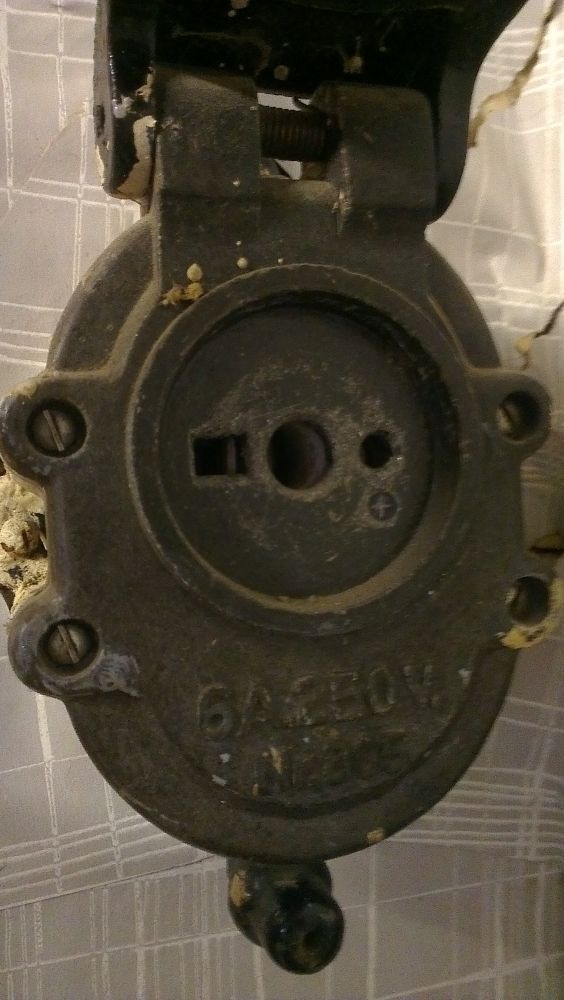

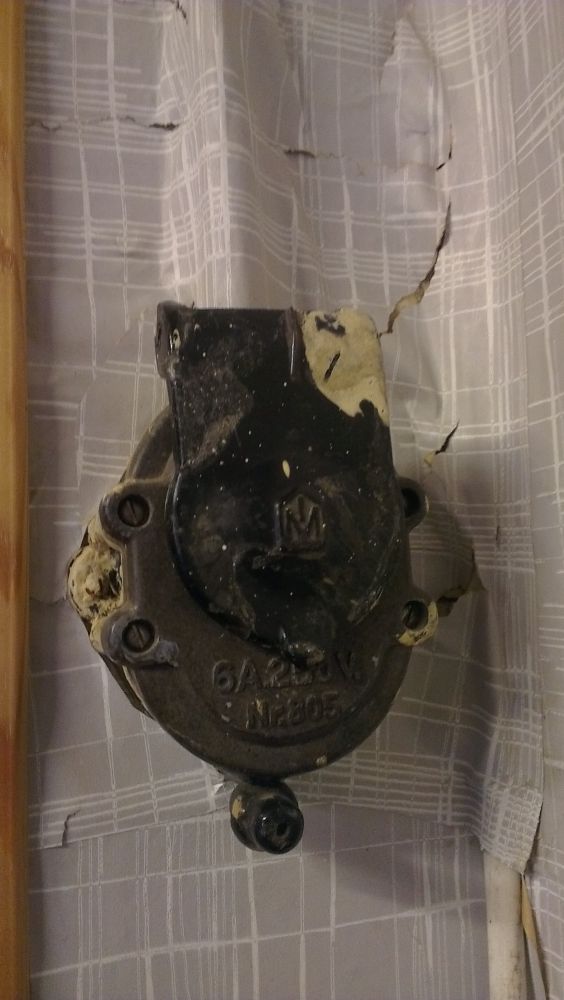

Där hittade jag detta uttaget på väggen. Ett ganska konstigt uttag. Ett plustecken vid brunnen. Var det matat av likspänning tidigare?

//Patrik

Mvh
Patrik Hedlund
Bravida Hudiksvall

Bilagor:

Last edit: 04 sep 2012 19:38 by Patrik Hedlund.

Följande användare sa tack: Ronnie Lidström, Peder Myrne, Per Wendt

Be Logga in eller Skapa ett konto ansluta till konversationen.

Bo Siltberg
Borta
Moderator

Mer

05 sep 2012 07:28 #2 av Bo Siltberg

Svar från Bo Siltberg i ämnet Gammalt uttag

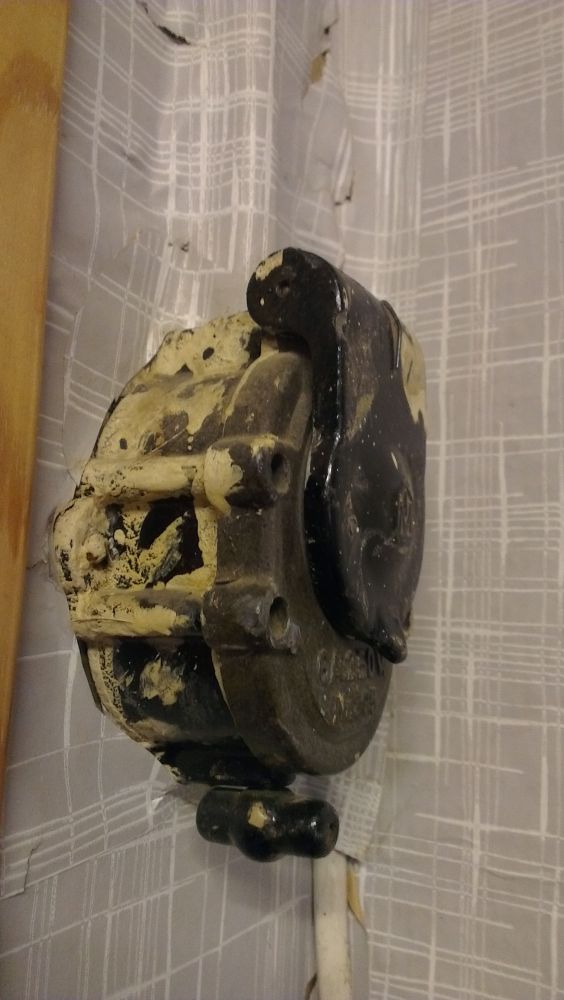

Oj, är det gjutjärn? Gott om kopplingsutrymme verkar det finnas också, eller är det en strömbrytare som sticker ut under uttaget?
Likspänning förekom ju i början på seklet.

Be Logga in eller Skapa ett konto ansluta till konversationen.

Ronnie Lidström
Offline
Administratör
Elinstallatör, ABL

Mer

05 sep 2012 07:35 #3 av Ronnie Lidström

Svar från Ronnie Lidström i ämnet Gammalt uttag

Oj, den där vill nog säkert Mr. Wendt ha! Fråga om du får demontera den (lär väl slängas snart annars)

Företagare, Elinstallatör

Björks EL i Skellefteå AB

Följande användare sa tack: Per Wendt

Be Logga in eller Skapa ett konto ansluta till konversationen.

Tobias Karlsson
Offline
Expert
LInjemontör, Starkströmselektriker

Mer

05 sep 2012 09:10 #4 av Tobias Karlsson

Svar från Tobias Karlsson i ämnet Gammalt uttag

Plocka ner den omgående! Sådant bör och ska sparas till eftervärlden! Herr Skaune vill säkerligen ha den!

/Linjemästare Karlsson

Följande användare sa tack: Per Wendt

Be Logga in eller Skapa ett konto ansluta till konversationen.

Per Wendt
Offline
Senior

Mer

05 sep 2012 14:02 #5 av Per Wendt

Svar från Per Wendt i ämnet Gammalt uttag

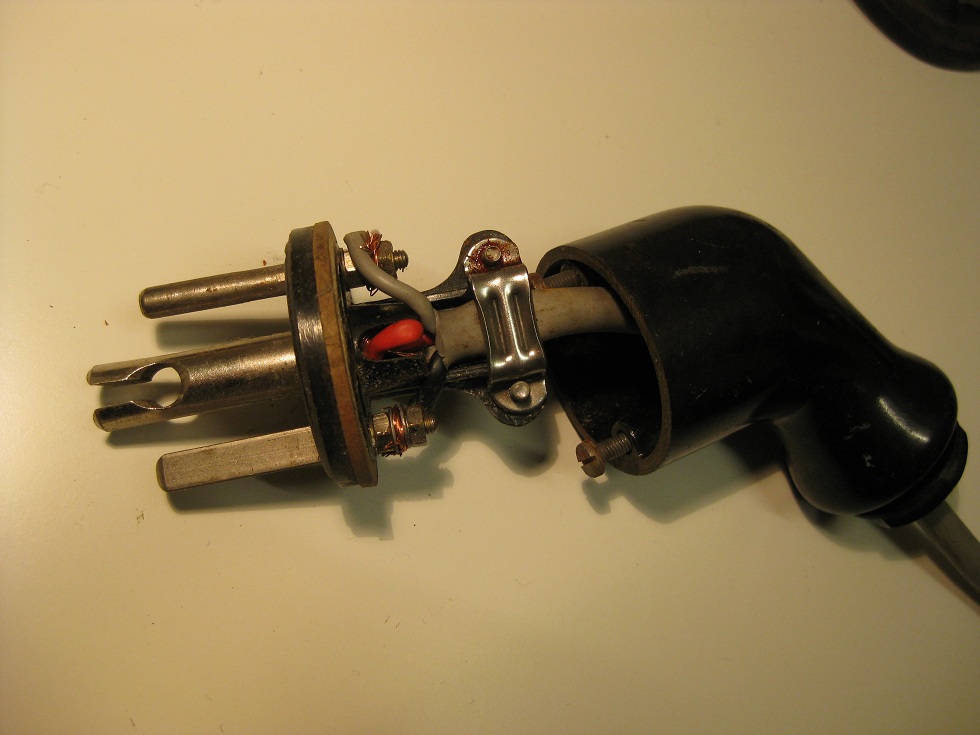

Spännande saker du hittar Patrik. Tror att uttaget kallades garageuttag och var mekaniskt förreglat, när brytaren på undersidan var i läge till gick det inte att ta ut stickproppen, för undvikande av ljusbågar. Idag skulle den väl kallas EX-uttag. Har några liknande både bakelit o gjutjärn. Tror inte den var för likspänning, bara oförväxelbara stift, ett fyrkantigt o ett runt. Fanns in på 40 talet iaf. Återkommer med fler bilder

Jag är intresserad om uttaget ska skrotas...

Följande användare sa tack: Patrik Hedlund

Be Logga in eller Skapa ett konto ansluta till konversationen.

Per Wendt
Offline
Senior

Mer

07 sep 2012 19:33 #6 av Per Wendt

Svar från Per Wendt i ämnet Gammalt uttag

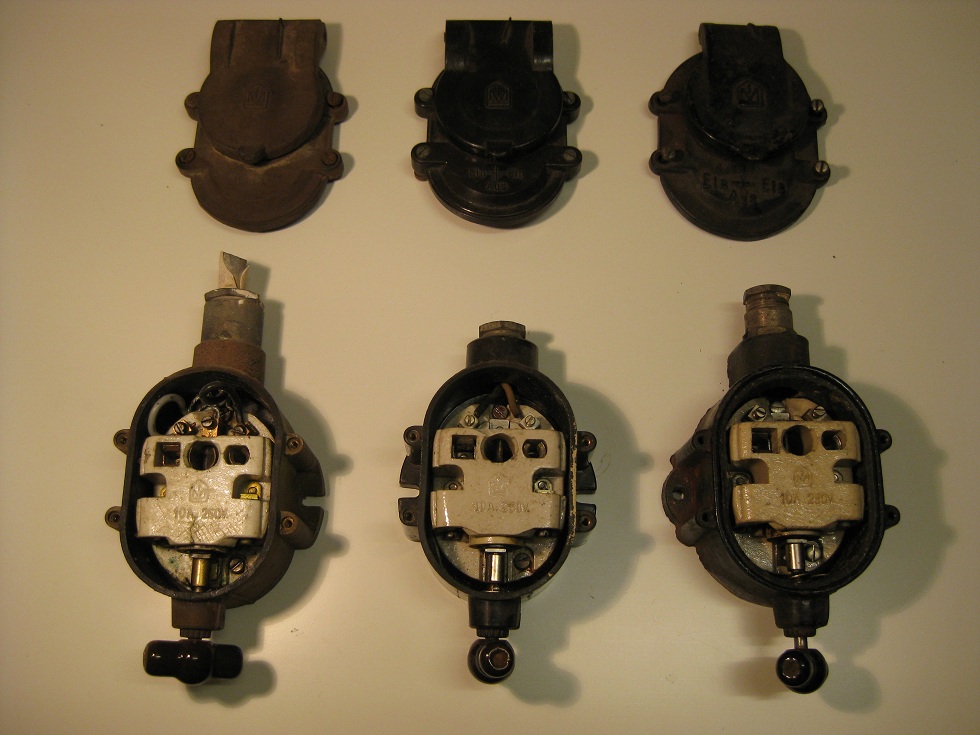

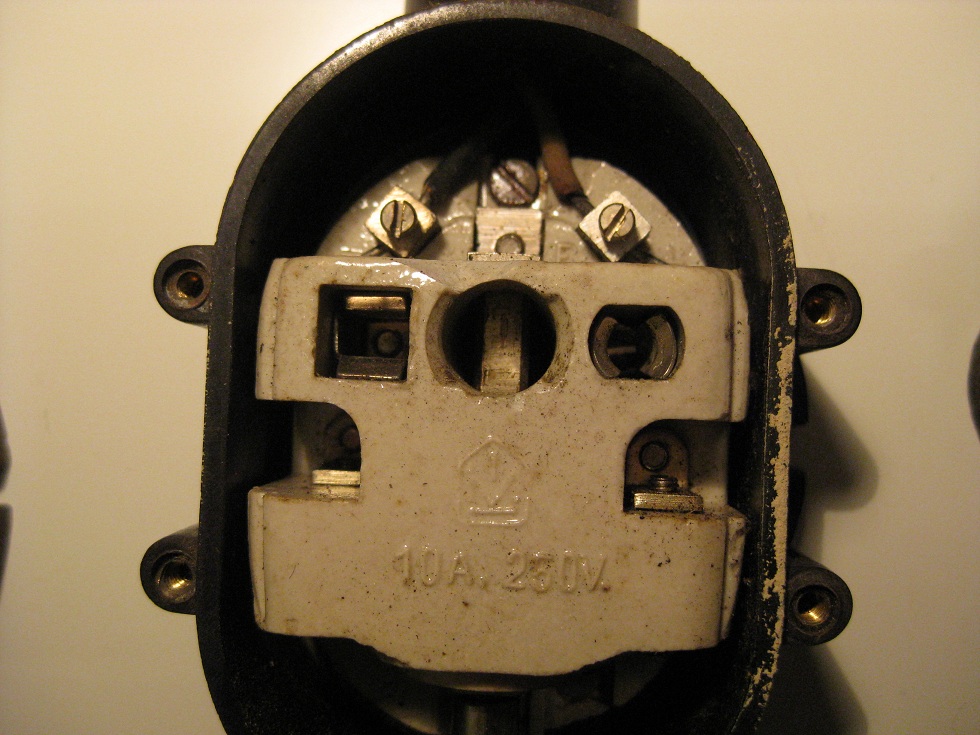

fler "garageuttag", de två från vänster i bakelit, det längst till höger i gjutjärn. Endast ett har jordningsskruv på mittersta stiftet (som samtidigt är mek. lås vid tillslaget läge).

Samtliga fabrikat "Maehler & Kaege" (samma tillverkare som Peder Myrnes stallbrytare).

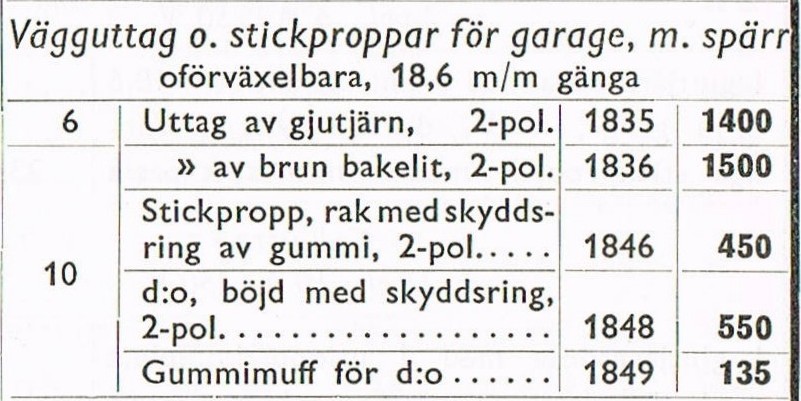

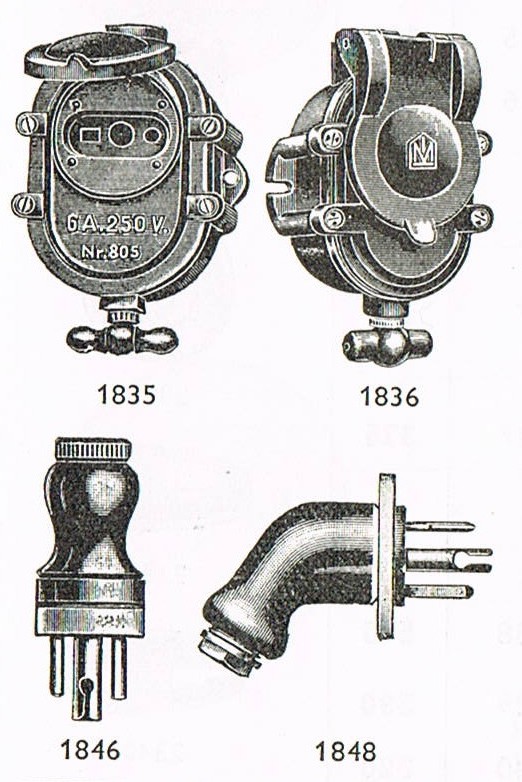

Katalogbilder från 40-talet, intressant att notera är att bakelitbrytaren var 1 krona dyrare än den i gjutjärn. (En vanlig 1-pol utv. vippbrytare kostade ca 1, 50:- i samma katalog).
