Inställningsvärden Micrologic 5.2e
11 dec 2014 07:14 #1
av Molly
Inställningsvärden Micrologic 5.2e skapades av Molly
Hej.

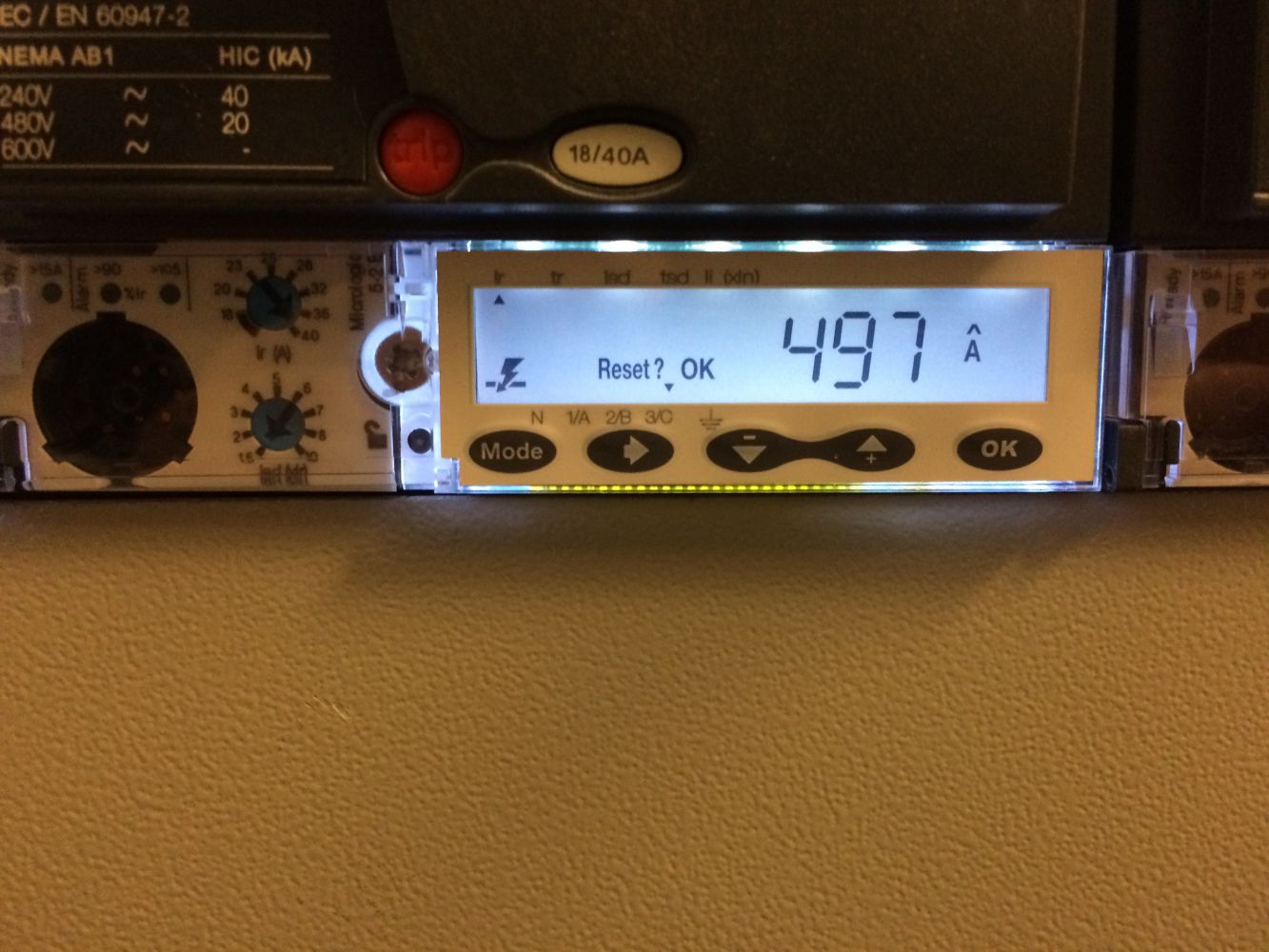

Har problem med effektbrytare med micrologic 5.2e installerade i sig. Har hänt att de frånkopplar (se bild) av någon anledning. Har försökt läsa mig till vad det kan bero på, och vad bilden visar så skulle det vara överlast Ir ?
Finns ingen känd dokumentation om vad anläggningen är beräknad för och vad de olika värdena ska vara.
Kan jag vara på rätt spår om jag tror att kortslutningsströmmen är felaktig inställd?
Har mätt upp Zline med 0.41 Ohm och 589A vilket ska vara kortslutningsströmmen?

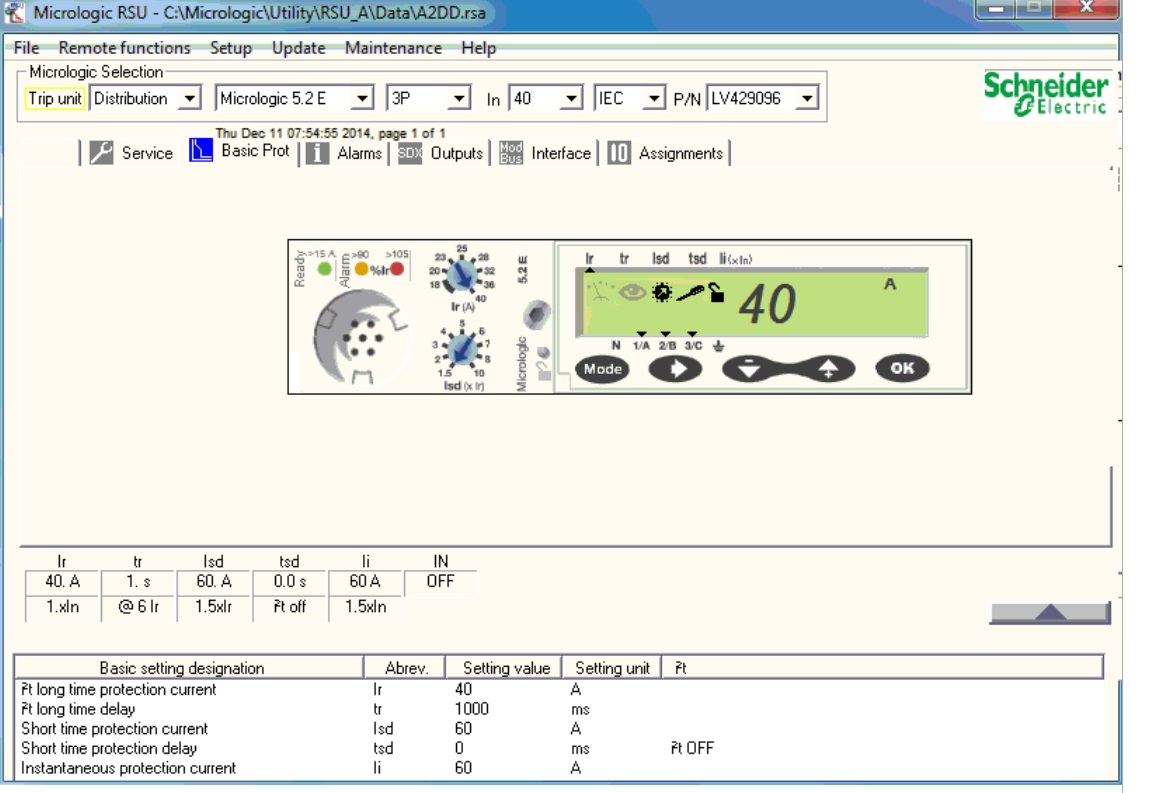

Enligt programmet har jag ett inställt värde på kortslutningsströmmen (magnetiska) @ 60A? och överlastskyddet (termiska) @ 40?
Kan min teori stämma då effektbrytaren löser ut före dvärgbrytarna vilket är i de flesta fallen är installerade C13/C16 vilket har kortslutningsström på ca: 130/160A ?
Mvh.
Har problem med effektbrytare med micrologic 5.2e installerade i sig. Har hänt att de frånkopplar (se bild) av någon anledning. Har försökt läsa mig till vad det kan bero på, och vad bilden visar så skulle det vara överlast Ir ?
Finns ingen känd dokumentation om vad anläggningen är beräknad för och vad de olika värdena ska vara.
Kan jag vara på rätt spår om jag tror att kortslutningsströmmen är felaktig inställd?
Har mätt upp Zline med 0.41 Ohm och 589A vilket ska vara kortslutningsströmmen?
Enligt programmet har jag ett inställt värde på kortslutningsströmmen (magnetiska) @ 60A? och överlastskyddet (termiska) @ 40?
Kan min teori stämma då effektbrytaren löser ut före dvärgbrytarna vilket är i de flesta fallen är installerade C13/C16 vilket har kortslutningsström på ca: 130/160A ?
Mvh.
Be Logga in eller Skapa ett konto ansluta till konversationen.
11 dec 2014 08:39 #2
av Mikael Malmgren
Elkraftingenjör och konsult med specialitet inom Reläskydd, Selektivplaner och Elkraftberäkningar. Även stort intresse för föreskrifter & standarder, ESA samt projektledning och entreprenadjuridik.
www.elektroinvent.se
Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
Svar från Mikael Malmgren i ämnet Inställningsvärden Micrologic 5.2e
Hej

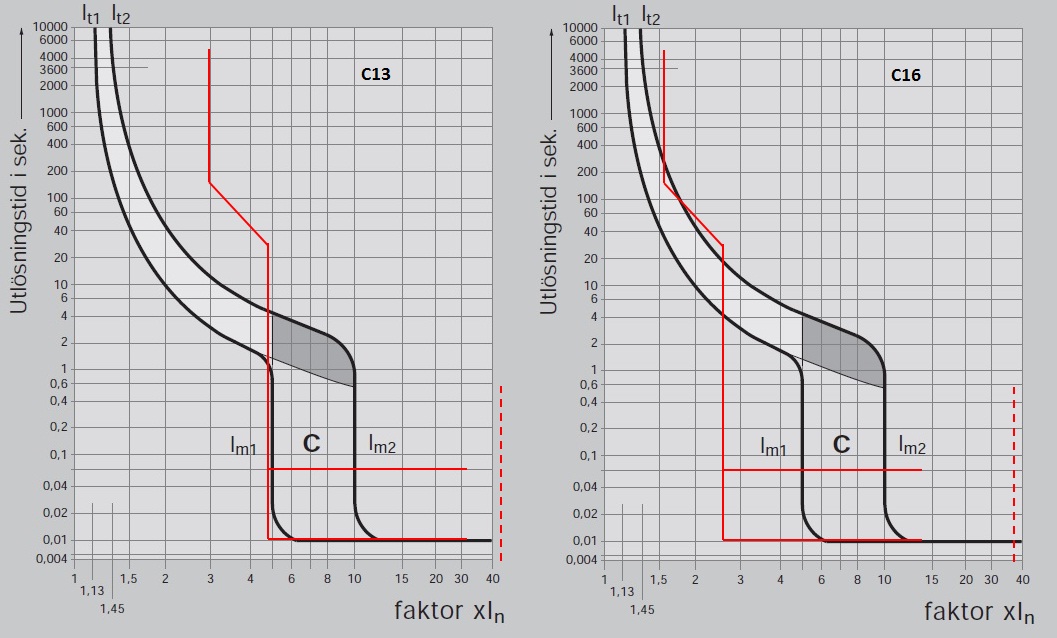

Jag får kurvorna att se ut så här.
Svarta är säkringar och röd är effektbrytaren, om jag nu har fattat inställning karakteristik rätt.
Skulle tyda på att oselektiva utlösningar inte är en omöjlighet.
Jag får kurvorna att se ut så här.
Svarta är säkringar och röd är effektbrytaren, om jag nu har fattat inställning karakteristik rätt.
Skulle tyda på att oselektiva utlösningar inte är en omöjlighet.
