Spänningsfall

22 sep 2014 08:55 - 22 sep 2014 08:57 #1 av Mattias
Spänningsfall skapades av Mattias
Hej!

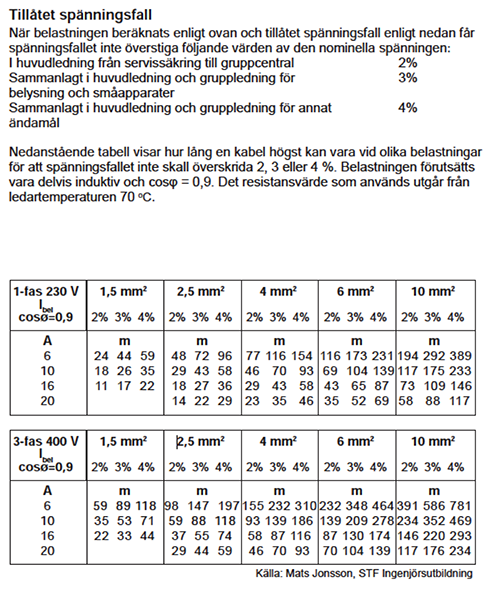

Försöker få till en beräkning för spänningsfall. Har hittat en tabell i "Elko elboken". (se bifogad bild)
Där dom räknat med 70 grader och cos fi 0,9

Får det att stämma hyfsat om jag slänger in cos fi * strömmen.
Men spänningsfallet ökar ju med fasförskjutning och kabeln borde bli kortare.
(Har räknat med resistiviteten 0,0183ohm)

=SUM(Un*Procent)/(Ström*cos fi)/(2*Resistivitet/Area mm2*(1+0,00393*(70-20)))

Är det jag eller tabellen som är galen?!:tokig:

// Mattias
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 sep 2014 15:27 #2 av Bo Siltberg
Svar från Bo Siltberg i ämnet Spänningsfall
Nej, spänningsfallet minskar paradoxalt med fasförskjutningen, för denna gör ju att lasten "ser" en mindre del av den skenbara strömmen, dvs den aktiva strömmen är lägre.

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 sep 2014 18:35 #3 av Mattias
Svar från Mattias i ämnet Spänningsfall
Tack för svaret!:)
Då kör jag på den formeln!

//Mattias
