Teleregistrering

Har de löst sig?

Annars så kan ja ge lite tips om du har någon fråga.

Edit: Ett stigarschema med våningsapparaterna inritade per plan är väldigt bra så får man en fin översikt.

När du märker utrustningen på plats så bör den börja med 35
som är betäckningen för portelefon enligt SS 455 12 03.(gamla standarden)

Så här hade jag gjort med det jag vet utan att krångla till det.

Själva CU (Centralutrustningen) hade jag märkt 35:1 och 35:2 om det finns 2 CU osv
Allt som sedan ligger under CU nr 1 blir då tex
35:1/1 första våningsapparaten
35:1/2 andra våningsapparaten
35:1/3 tredje våningsapparaten
35:1/4 fjärde våningsapparaten osv

Går det till någon fördelningsbox per plan som sedan fördelas till apparater skulle
ja märkt den 35:1/1 därefter apparaten som ligger efter 35:1/1/1 35:1/1/2 35:1/1/3 etc

Allt som sedan ligger under CU nr 2 blir då tex första våningsapparaten
35:2/1 första våningsapparaten
35:2/2 andra våningsapparaten
35:2/3 tredje våningsapparaten
35:2/4 fjärde våningsapparaten osv

Finns det spridningsplintar så skulle jag om de nu ligger EFTER varandra plan för plan märka dem
Plint i stativ: 35/SPL 01
Därefter i tur och ordning som de ligger:
35/SPL 01.1
35/SPL 01.2
35/SPL 01.2
35/SPL 01.3 etc
För att visa att de utgår från samma plint i källaren som är direkt ifrån CU.
Går de ut mer än en SPL slinga från CU får de kallas 35/SPL 02 etc

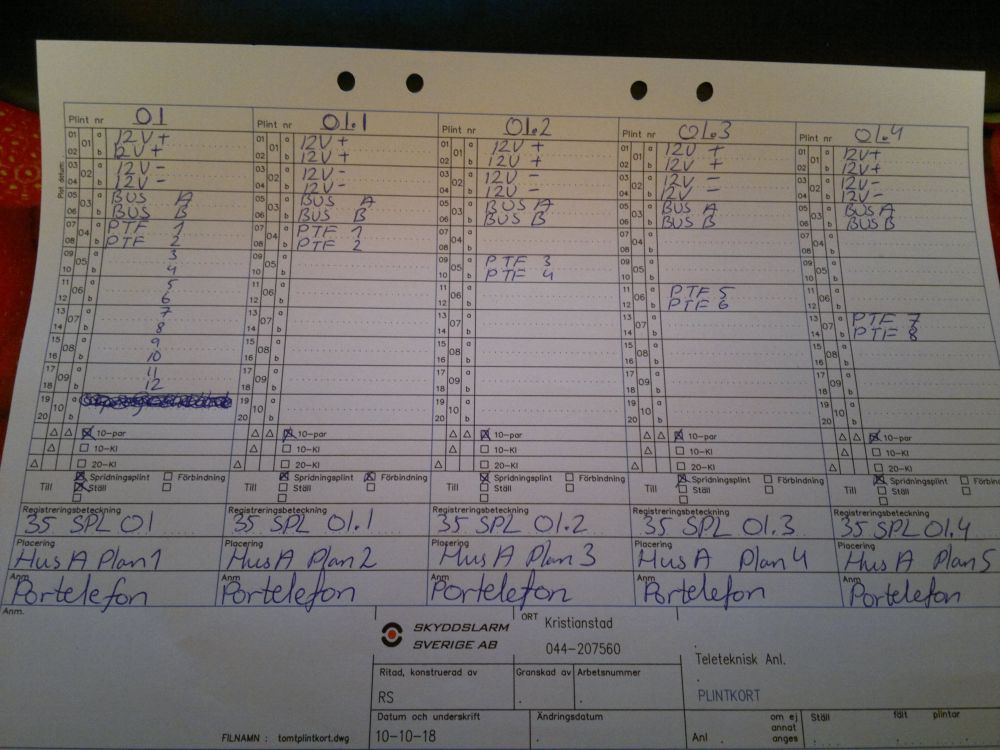

Sen i sin tur skulle jag göra ett plintkort för varje plint/plan.
(Se bifogad skiss).

Samt ett stigarschema där man visuellt ser hela systemet med CU, apparater, plintar samt vilket kablage det är imellan plan, apparater etc.

Jag tycker inte man skall krångla till det för mycket då det skall vara smidigt att kolla på registreringen samt lätt att förstå systemets uppbyggnad på plats om man skall felsöka.

På min portelefonskiss var min tanke att det sitter 2 våningsapparater per plan som man plockar ur spridningsplinten.

Iomed alla skall ha 12V samt BUS (i mitt system) så skriver man in det på varje plint.

Dvs allt utgående skall fyllas i annars lämnas det tomt.

Du har inte märkt fel utan jag antog att det var 1 10-pars kabel som gick från plint till plint dvs bara för portelefonin.
Andra ändan av stativet skulle jag märkt för att kunna registrera lättare såhär då jag antar de inte sitter i stativ vid elcentralerna utan i en egen kapsling?
AE01 01 --> AE01 01.1 går den sen vidare --> AE01 01.2 etc Det var såhär ja trodde de var gjort.
AE01 02 --> AE01 02.1 (Då det är samma punkt)
AE01 03 --> AE01 03.1

Ang 12V så korsar man det på första plinten dvs i stativet.
Sen har du ju samma på de SPL som ligger efter.
Men ja, ja lägger in 12V+ på 01A därefter bygel till 01B vidare till nästa plint går ju i utgående 10-parskabeln från stativ.
Om ja nu fattade frågan rätt?

Förbindningsschemat ser exemplariskt ut :tummeupp:
Lätt att läsa fast man aldrig sett anläggningen, så det skall vara.
Enda ja kan sakna är att det står att det är Portelefon Anl.35 samt att platsutrustningen längst till höger kunde man döpt till lägenhetsapparater eller dyl.
Samt även ovanför CU längst till vänster skriva in Bewator Simple Bus etc så blir besiktningsmannen förhoppningsvis...glad

Ett stigarschema är det enda ja skulle velat komplettera med förutom plintkorten

CU är ju hjärtat i systemet precis som inkommande elcentral.

ett exempel på stigarschema..

Hej!
En lite gammal tråd, men ändå. Standarden för teledokumentation (SS455 12 01) är tämligen tungläst (och rätt dyr), men jag kan rekommendera boken Telenät-Dokumentation och uppbyggnad som jag har skrivit just för att förklara hur man kan använda standarden praktiskt. I den finns det finns instruktioner och exempel på dokumentation av div olika system

Den har ISBN 9185641006 och kan köpas från Kompis Förlag på www.c-cap.se eller från Eio eller Svensk Byggtjänst.
Det finns också ett komplement för den "gamla" standarden (utgåva 5) med ISBN 9185641130.

Lycka till med dokumentationen!
Nicholas Melin
