Låg- och Högspänningsnät Symboler vad de betyder?

06 mar 2014 20:13 - 06 mar 2014 21:43 #1 av Newbie

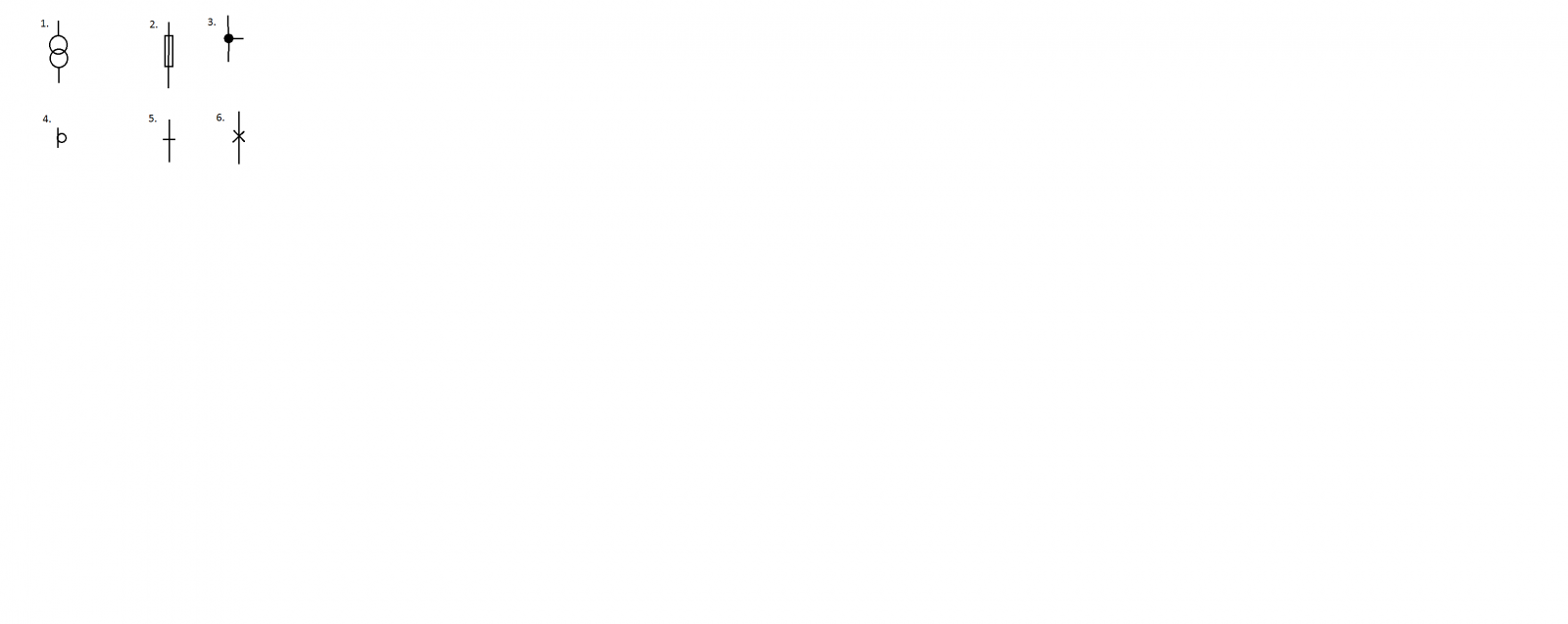

Jag hittar ej i någon bok vad dessa betyder om någon vänlig själ kan hjälpa mig med detta.
1. Transformatorkoppling vet ej om det är det rätta fackmanna mässiga namn
2.Säkring?
3.?
4.?
5.Frånskiljare?
6.Brytare?




En annan fråga som jag undrar över, frågan lyder: Det finns tre typer av nätsysytem vilka är de? Syftar dom tro på Radialnät,dubbelnät? Eller vad?
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

06 mar 2014 22:51 #2 av Rikard Ågren

Projektledare el, styr och automation

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 mar 2014 10:01 #3 av Olle Andersson
1. Transformator, generell symbol för enlinjeschema. I vissa fall symboliserar denna en transformator med två lindningar och motsvarande med tre ringar är för tre lindningar. Men väldigt ovanligt i min erfarenhet

2. Smältsäkring, generell symbol. Dock avses i många fall knivsäkring, och diazedsäkring ritas med svart "plupp" på matningssidan.

3. Kopplingspunkt i kretscheman och normalt kopplingsdosa i planritningar. Infälld eller generell symbol kan variera beroende på vem du frågar. Om jag inte minns fel så tog man bort skillnaden på ifyllda och icke ifyllda symboler i Bygghandlingar 90

4. Ser ut som en del av en lastfrånskiljare där själva brytaren har ramlat bort. Alternativt så är det en glaskrossdetektor.

5. Inte sett förut, allafall inte i lågspänningsanläggningar. Har för mig att jag sett det på högspänningsritningar men vågar inte säga betydelsen av den. I kombination med en brytare betyder strecket frånskiljare. Partmärkning? Eller två ledningar som korsar varandra där den ena är riktigt kort?

6. Spontant skulle jag säga att det är en belysningsarmatur i tak, alternativt läge för lamputlopp i tak.
Följande användare sa tack: Newbie

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 mar 2014 12:50 #4 av Rikard Ågren
I EasyEL står symbolerna för:

4: Lastfrånskiljare vänster

5: Förekommer före jordtecknet i symbolen för jordningskopplare. Finns dock inte som enskild symbol?



6: Lamputlopp tak alternativt takdosa på planritningar

Projektledare el, styr och automation
Bilagor:
Följande användare sa tack: Newbie

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 mar 2014 15:27 - 07 mar 2014 15:30 #5 av Newbie

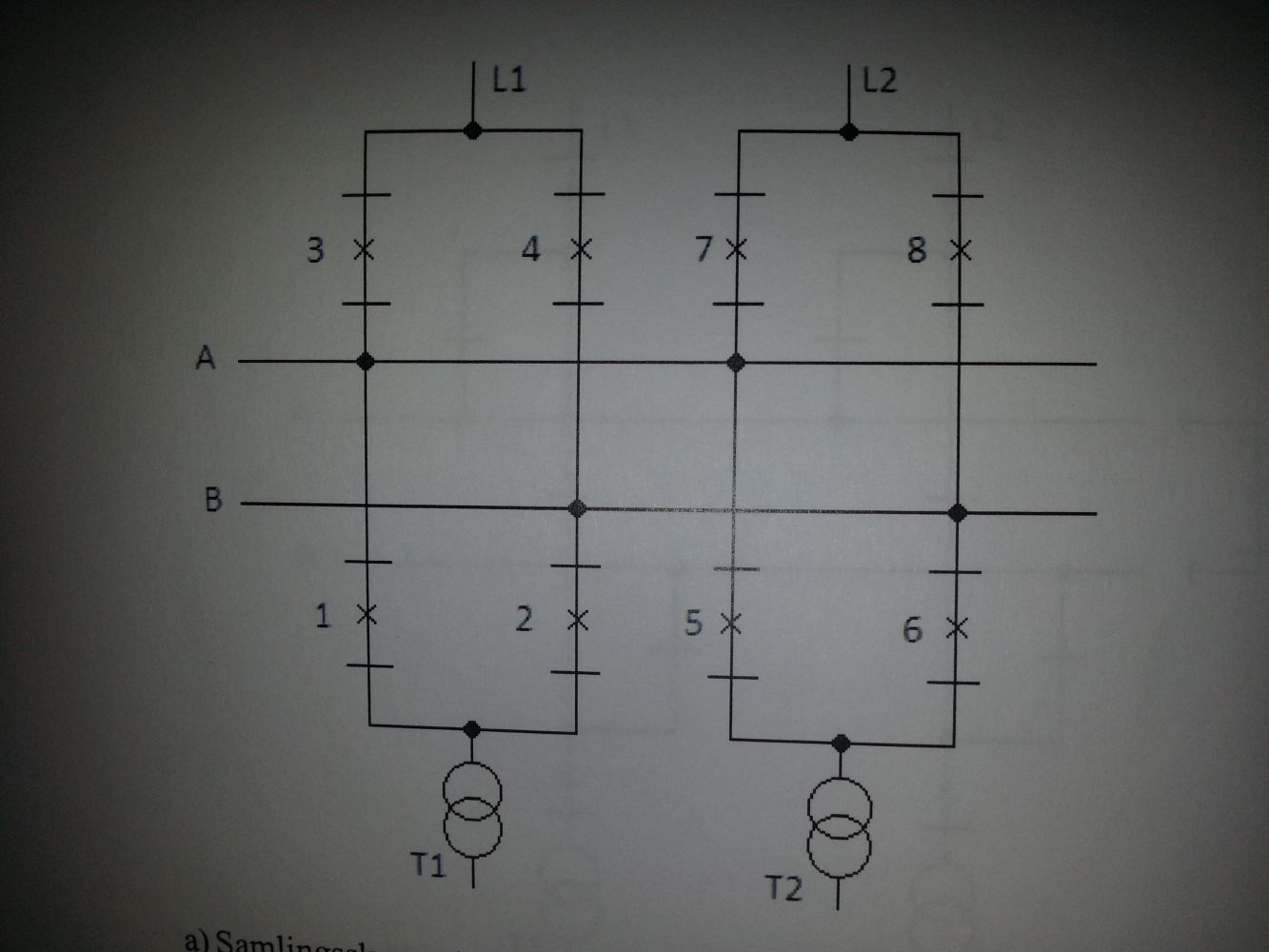

Här är symbolerna i en annan bild (Gaffelkoppling). Kanske lättare att tyda vad symbol 5 och 6 är om man ser dom i ett annat sammanhang.
Känns som 5 är frånskiljare och 6 är en brytare.



Hade ni någon koll på andra frågan jag ställde om vilka 3st typer av nätsystem som finns.
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 mar 2014 16:09 #6 av Bo Siltberg
TN, TT och IT kanske?

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 mar 2014 17:53 - 07 mar 2014 17:56 #7 av Slugge
Korrekt, det är brytare och frånskiljare. Radialnät, slingkabelnät och dubbelkabelnät. i lågspänning fanns även det maskade nätet men det lär vara helt bortbyggt nu.

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 mar 2014 17:59 #8 av Jan Wahlberg
Det är HSP och HSP-nät du frågar om?

1. Transformator
2.Säkring
3.Kopplingspunkt, fast förbindning
4.Lastfrånskiljare
5.Frånskiljare
6.Brytare, med streck enl. 5 före och efter är det en lastfrånskiljare med reläskydd

Symbolerna beror ju lite på vilket program eller annat dom är hämtade ur.

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 mar 2014 20:16 #9 av Newbie
Tack allesammans för att ni tar er tid

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 mar 2014 20:27 #10 av Mats Jonsson

En annan fråga som jag undrar över, frågan lyder: Det finns tre typer av nätsysytem vilka är de? Syftar dom tro på Radialnät,dubbelnät? Eller vad?

Bo Siltberg skrev: TN, TT och IT kanske?


Jo, nog är det väl dessa system som avses men är inte frågan felställd? Ska inte frågan egentligen lyda: Det finns tre sätt att utföra systemjordning. Hur benämns dessa?

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 maj 2014 13:52 - 13 maj 2014 13:54 #11 av Mikael Malmgren
Jag är intresserad vad frågeställaren menade med "nätsystem"?

Syftar man på jordningen eller på hur nätet är uppbyggt

I elkraftbrachen pratar vi typiskt om två olika jordningssystem
Direktjordat system, < 1 kV (TN) och > 70 kV (TT)
Icke direkt jordat system, > 1 kV och <= 70 kV (IT, ofta kallat mellanspänning)

När vi pratar nätuppbyggnad
Maskat nät (stam- och regionnät)
Används för att "släcka" så liten del av nätet som möjligt vid fel.

Radialmatat (vanligt i mellan- och lågsopänningsnät)
Slingmatat (vanligt i mellan- och lågsopänningsnät)
Anledningen till att man inte maskar dessa nät att att skyddsutformningen blir mycket mer komplicerad.

Elkraftingenjör och konsult med specialitet inom Reläskydd, Selektivplaner och Elkraftberäkningar. Även stort intresse för föreskrifter & standarder, ESA samt projektledning och entreprenadjuridik.


Mikael Malmgren Installatörsbehörighet: A
