Fästa ett drivdon i en elkapsling ( kopplingsskåp)

22 feb 2017 10:38 #1 av Konstruktör el
Hej,

Jag skulle behöva rådfråga någon om hur egentligen det går till om man nu vill fästa ett drivdon i ett kopplingsskåp. tyvärr så är drivdonet inte för DIN-skena montering så att säga..

Har någon nån bra ide?

Tackar!

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 feb 2017 11:35 #2 av Electrum
Det beror väl på hur drivdonet och skåpet ser ut. Mycket svårt att ha några idéer när man inte har den minsta uppfattning om omständigheterna.

Men är kapslingen i plast och det förekommer enkelisolerade ledare däri så får inget fästas med genomgående saker av metall (ie skruv), utan att alla sådana föremål blir tillförlitligt skyddsjordade.

"Varde ljus"                                                                                 Frilansare med AL
1 Mosebok 1:3

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 feb 2017 12:16 - 22 feb 2017 18:23 #3 av Konstruktör el

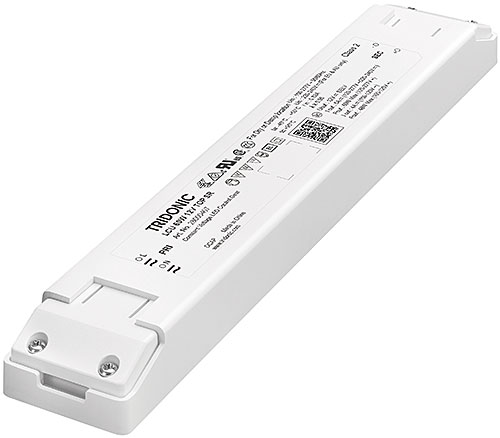

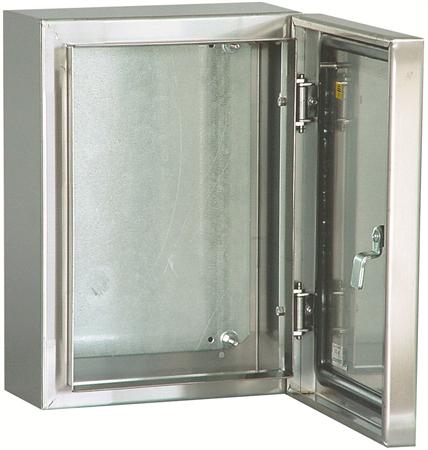

Skåpet är av stålplåt, och själva drivdonet är Tridonic LCU 180 watt. Jag länkar bilderna nedan.. :)



Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 feb 2017 12:30 - 22 feb 2017 12:38 #4 av Johan
Men är kapslingen i plast och det förekommer enkelisolerade ledare däri så får inget fästas med genomgående saker av metall (ie skruv), utan att alla sådana föremål blir tillförlitligt skyddsjordade.

Vad gäller för vanliga utanpåliggande kopplingsdosor som är fästade med genomgående bult o mutter på t.ex. dosplåtar för kabelstegemontage. Typ MP bolagens som man bara snäpper fast. Får dessa godkännd skyddsjord via stegens jordning?

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 feb 2017 17:59 #5 av Electrum

Salimholm Fadi skrev: Skåpet är av stålplåt, och själva drivdonet är Tridonic LCU 180 watt. Jag länkar bilderna nedan.. :)

Det ser ut som att det går väldigt bra att bara skruva drivdonet i bakplåten. Såvitt jag såg på hemsidan verkar Tridonic-donet ha fästhål inne i de losstagbara kåporna över anslutningarna.

Jag skulle troligen valt att skruva med självborrande 4,2 eller 3,5 mm skruv, om skruv samt skruvskalle inte blir för stor/lång att det blir problem.
Sen skruvat loss och blåst ur donet noga från metallspån, gärna borrskruva med en dammsugare på också. Det minsta lilla metallspån i donet blir ju en katastrof.

Snyggare, och kanske nödvändigt, är det med att borra och gänga M3-hål i montageplåten.

Skåpet samt montageplåten ska naturligtvis skyddsjordas (om det nu inte sitter i en gammal "isolerad miljö" då).

"Varde ljus"                                                                                 Frilansare med AL
1 Mosebok 1:3

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 feb 2017 18:03 #6 av Electrum

Johan skrev: Men är kapslingen i plast och det förekommer enkelisolerade ledare däri så får inget fästas med genomgående saker av metall (ie skruv), utan att alla sådana föremål blir tillförlitligt skyddsjordade.

Vad gäller för vanliga utanpåliggande kopplingsdosor som är fästade med genomgående bult o mutter på t.ex. dosplåtar för kabelstegemontage. Typ MP bolagens som man bara snäpper fast. Får dessa godkännd skyddsjord via stegens jordning?

Ja ska man vara petig får ju inget i metall göra ström ifrån enkelisolerad elmaterial åtkomligt utanför plastdosor och andra isolerade kopplingsutrymmen om det skulle bli skada på enkelisoleringen (på ex.vis FK).

I verkligheten blir det ju lite annat ibland, men jag tycker det blir sakta och säkert bättre, framförallt blir det allt mer genomtänkt utav tillverkarna av material.

"Varde ljus"                                                                                 Frilansare med AL
1 Mosebok 1:3

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 feb 2017 18:07 #7 av Richard
Elefantfot och stripes?

Be Logga in eller Skapa ett konto ansluta till konversationen.

23 feb 2017 09:30 #8 av Konstruktör el
Tackar för all tips! Jag kommer nog skruva fast drivdonet i själva montageplåten, och i och med att skåpet kommer att monteras utomhus så är det absolut extra viktigt att det ska skyddsjordas...
