G och G0, färger på ledare - klenspänning alltså ...

22 dec 2015 21:16 #1 av Electrum
Jag har ju kopplat lite styr och regler för något år sedan, men minnet är risigt.

Nu ska jag koppla in ett antal rumsstyrningar (Värme/kyla/vent) och har 24V trafos och en massa junk som ska kopplas ihop.
Ledningen trafon har färger Blå och Orange som partfärger, vilken brukar man köra som G och vilken som G0 (G-noll).?

Få se om jag hinner få något svar, imorgon kl 0700 kör jag igång. :)

"Varde ljus"                                                                                 Frilansare med AL
1 Mosebok 1:3

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 dec 2015 22:18 #2 av Torbjörn Forsman
Åtminstone en tidigare kund till oss använde blå som "nolla" i sina 24 V-installationer, och det verkar väl inte helt ologiskt.
Så jag föreslår orange som G och blå som G0 i ditt fall.

Was man sich nicht erklären kann, sieht man als Überspannung an.

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 dec 2015 22:29 #3 av Fredrik Wall
Jag felsöker en del styr och det är som Torbjörn nämner blå G0 o orange G. Har varit med om tvärt om också men då har troligtvis någon gjort det av okunskap...

Be Logga in eller Skapa ett konto ansluta till konversationen.

22 dec 2015 23:45 #4 av Dan Lundqvist
Eller gjort det utav kunskap. Är det tex. ELQRB 2x1 så är ju blå part 1. Säger då ritningen att part 1 (första plint) är G, ja då var vi där...

ServiceElektrikern som Monterar, Konstruerar, Programmerar och Funderar dagarna i ända...
Följande användare sa tack: Electrum

Be Logga in eller Skapa ett konto ansluta till konversationen.

23 dec 2015 00:22 #5 av Rikard Ågren
Jag brukar göra som Dan beskriver, dvs gå efter förgordningen. Dock alltid spänningen på första paret eller parterna och då blir blå plus och orange minus om det är en ELQRB

Projektledare el, styr och automation
Följande användare sa tack: Mattias Lilliesköld

Be Logga in eller Skapa ett konto ansluta till konversationen.

23 dec 2015 05:51 #6 av Electrum
Mina egna svaga minnesbilder är att vi använda orange till G och blå till G0 när jag höll på med detta ganska mycket i två stora projekt.
Och då var det folk "som varit med förr" som var med och visste hur det ska vara.


Men tja, plint och plint. Det är olika ventiler och ställdon etc. Jag vet inte om de har samma standard sinsemellan.
Det är förvövrigt inte speciellt mycket plintar alls, utan det hänger kablar på de flesta prylarna.

Men ventilationsställdonet hade i alla fall G0 på part nummer 1 i dess anslutningskabel (om jag minns rätt ifrån igår) och det skulle ju betyda Blå = G0 åtminstone ...

"Varde ljus"                                                                                 Frilansare med AL
1 Mosebok 1:3

Be Logga in eller Skapa ett konto ansluta till konversationen.

23 dec 2015 10:07 - 23 dec 2015 10:10 #7 av Johan Larsson

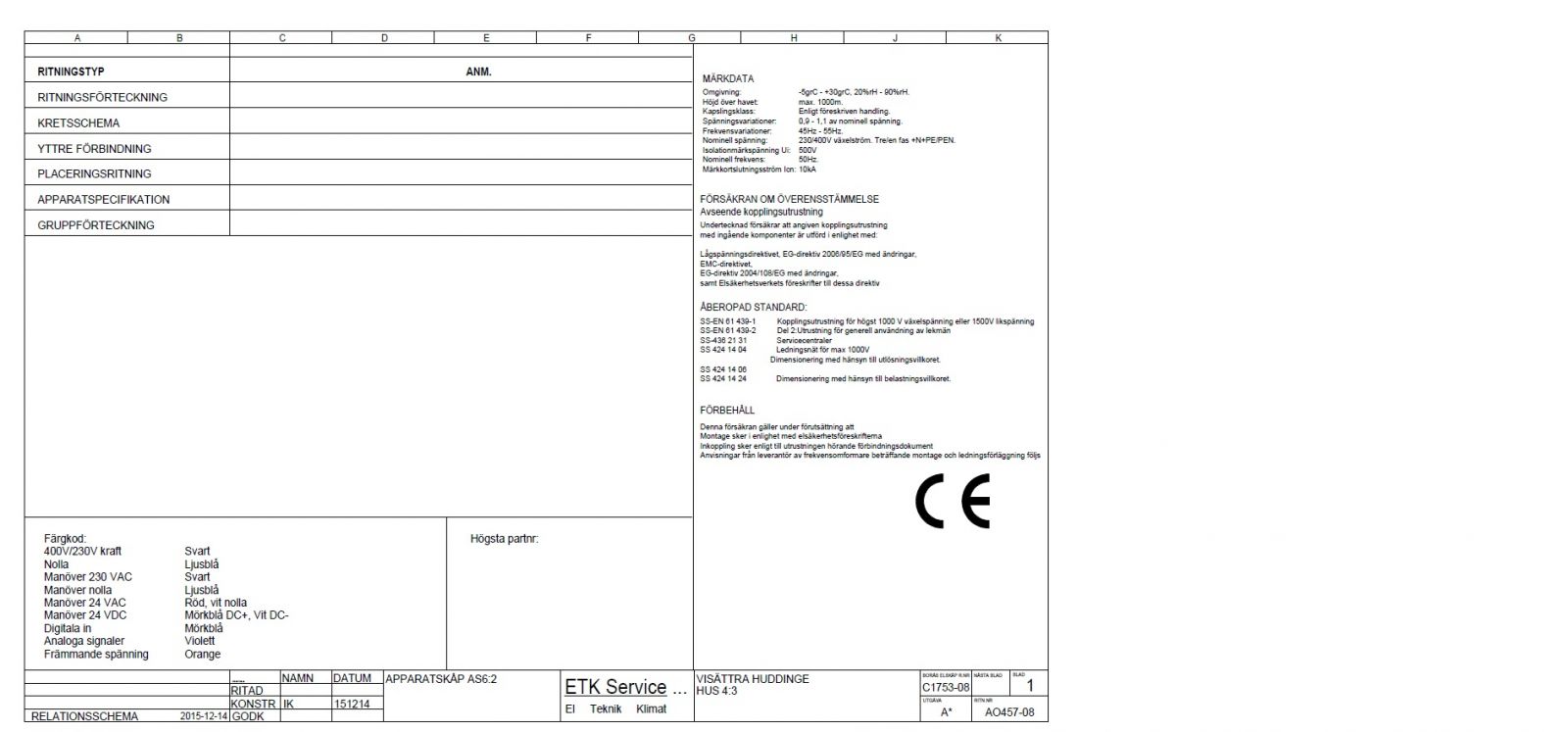

detta kanske hjälper

så firman jag köper styrskåp i från löser det.......


/Johan

ABL behörig.. bygger värmepumpsanlägggningar. styr regler m.m

VD
ETK-service AB
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

23 dec 2015 10:24 - 23 dec 2015 10:25 #8 av Rikard Ågren
Detta är i ett skåp vad jag förstår Johan

Jag uppfattar att diskussionen mer handlar om hur man gör ute i anläggningen då man ofta använder kabel där första färgen i ordningen är blå

Projektledare el, styr och automation

Be Logga in eller Skapa ett konto ansluta till konversationen.

23 dec 2015 11:52 #9 av Johan Larsson
helt rätt

var lite snabb kanske :)

det som brukar bli när jag gör anläggningar ute så brukar kabeln vara 4x1 med blå brun grön orange
alt 2x1 blå och orange

jag lägger blå=G0 brun=G orange= Y (0-10v alt öppna) grön= (stänga eller annat)

/Johan

ABL behörig.. bygger värmepumpsanlägggningar. styr regler m.m

VD
ETK-service AB

Be Logga in eller Skapa ett konto ansluta till konversationen.

23 dec 2015 13:38 #10 av Marcus Johansson
Jag brukar resonera enligt färgordning blå-orange-grön-brun osv. Oftast på de anläggningar jag gjort så kommer G först följt av G0 och ev styrningar, då blir G-blå -G0-orange, tror det är mer en vana från min sida. Första part i skåpet blå, andra orange osv. Vet inte om det finns någon tyst överenskommelse i branschen eller om alla gör sin egen standard.

Be Logga in eller Skapa ett konto ansluta till konversationen.

26 dec 2015 16:56 #11 av Electrum
Rumsreglercentralerna vi satt in hade G på första plint och G0 på andra.

Så jag valde Blå = G och orange = G0


Så får allt annat anpassas mot detta.

"Varde ljus"                                                                                 Frilansare med AL
1 Mosebok 1:3

Be Logga in eller Skapa ett konto ansluta till konversationen.

26 dec 2015 17:07 #12 av Stefan Ericson
Jag håller med Johan i inlägg#7. Det är bara vita färgen som är ny för mig. Det verkar förståndigt
Jag tycker ni ska morivera, varför ni använder orange (främmande spänning) utan att det är det. Främande spänning innebär, spänningsatt ledning med huvudbrytaren frånslagen.

Be Logga in eller Skapa ett konto ansluta till konversationen.

26 dec 2015 17:23 #13 av Electrum

Stefan Ericson skrev: Jag tycker ni ska morivera, varför ni använder orange (främmande spänning) utan att det är det. Främande spänning innebär, spänningsatt ledning med huvudbrytaren frånslagen.

Du ska få ett mycket bra motiv, ja t.o.m två st.

1. Det används en tvåledarkabel med en blå, och en orange ledare

2. Det är inte ett apparatskåp.

"Varde ljus"                                                                                 Frilansare med AL
1 Mosebok 1:3

Be Logga in eller Skapa ett konto ansluta till konversationen.

26 dec 2015 17:32 #14 av Stefan Ericson
Electrum, ok. Utanför apparatskåp saknar det betydelse.

Be Logga in eller Skapa ett konto ansluta till konversationen.

16 feb 2016 20:57 #15 av David
Vi kör blå=G0 orange=G sen i färgordning grön,brun,grå,vit,röd.

:tummeupp:

Be Logga in eller Skapa ett konto ansluta till konversationen.

16 feb 2016 21:02 #16 av Rikard Ågren
Verkar som att man får ta seden dit man kommer B)
