Zeta-brytaren

30 sep 2012 18:09 #1 av Per Wendt
Zeta-brytaren skapades av Per Wendt

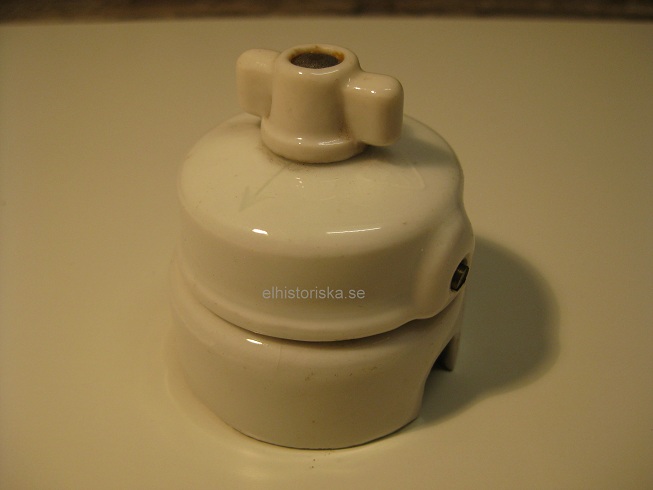

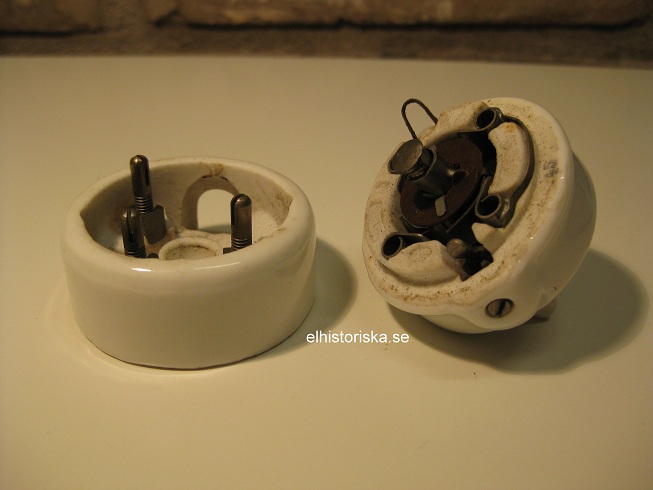

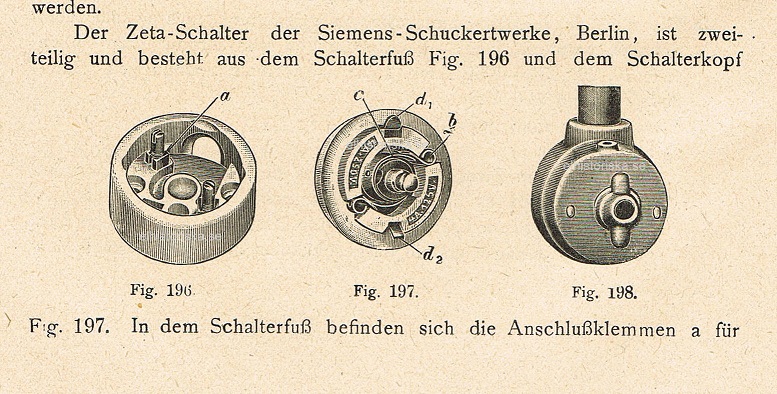

Siemens tillverkade denna för nästan precis 100 år sedan. Tanken var att man vid kabelinstallation monterade och anslöt sockeln. När sedan bygget började bli färdigt så monterades insatsen.

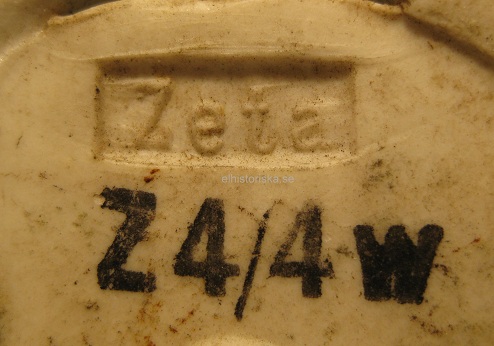

”Zeta” står alltså för Zweiteilig= tvådelad. Om mekaniken i brytaren gick sönder var det bara att jacka ur och stoppa i en ny, fiffig men dyr lösning.

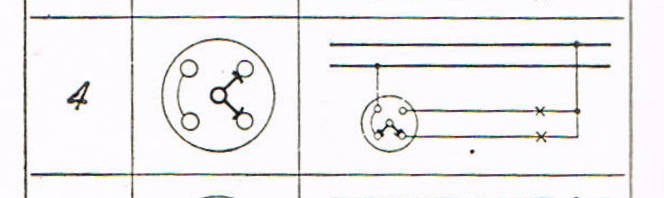

Är det någon som kan gissa vad det är för typ av brytare förresten? ( Kopplingsschema 4)











Följande användare sa tack: Ronnie Lidström, Patrik Hedlund

Be Logga in eller Skapa ett konto ansluta till konversationen.

30 sep 2012 18:53 #2 av Rikard Ågren
Svar från Rikard Ågren i ämnet Zeta-brytaren
En trapp?

Projektledare el, styr och automation

Be Logga in eller Skapa ett konto ansluta till konversationen.

30 sep 2012 18:58 #3 av Slugge
Svar från Slugge i ämnet Zeta-brytaren
Ser inget schema, chansar på kron.. Alternativt fram-backkopplare. :)

Be Logga in eller Skapa ett konto ansluta till konversationen.

30 sep 2012 19:07 - 30 sep 2012 19:16 #4 av Martin
Svar från Martin i ämnet Zeta-brytaren
Skulle säga kron. Men vi saknar ju en "pinne" i bottenplattan isf? är det en fjäder så att den fjädrar tillbaka till tex från läge 2 till läge 1 och läge 0 är av som sagt? Spekulerar vilt

42

Be Logga in eller Skapa ett konto ansluta till konversationen.

30 sep 2012 19:09 #5 av Per Wendt
Svar från Per Wendt i ämnet Zeta-brytaren
nej ingen trapp (scema 6) och ingen kron (schema 5), ej heller fram/back omkoppl.

Be Logga in eller Skapa ett konto ansluta till konversationen.

30 sep 2012 19:31 #6 av Per Wendt
Svar från Per Wendt i ämnet Zeta-brytaren
det är en "hotellomkopplare", för alternativ in- och urkoppling av två kretsar, gick alltså bara att ha en lampa tänd åt gången. Försvann nån gång på 40-talet tror jag.

Bilagor:
Följande användare sa tack: Joel Eljo

Be Logga in eller Skapa ett konto ansluta till konversationen.

30 sep 2012 20:53 #7 av Marcus Lundström
Svar från Marcus Lundström i ämnet Zeta-brytaren
När vi läste kretsscheman i gymnasiet så fanns hotellomkopplare med, vill jag minnas.

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 okt 2012 20:14 #8 av Per Wendt
Svar från Per Wendt i ämnet Zeta-brytaren
jag menade att apparaterna försvann redan på 40-talet men det är riktigt att schema 4 hängde med till slutet av 80-talet, kanske ännu längre i vissa skrifter. Får jag fråga när du gick i gymnasiet Marcus?

Be Logga in eller Skapa ett konto ansluta till konversationen.

13 okt 2012 21:06 #9 av Marcus Lundström
Svar från Marcus Lundström i ämnet Zeta-brytaren
Tog studenten -99 men vi läste detta första terminen i gymnasiet antar att det var -96 då. Fattar egentligen inte varför jag kommer ihåg detta? Men jag kommer ihåg att hotellomkopplaren var överstruken för att den inte användes längre.

Vet du varför den kallas hotellomkopplare och hur den användes? Hade man den på hotellrum eller?
