Rita flödesbild för datanät.

03 feb 2017 17:35 #1 av müssli
Hej!
Jag ska rita ett flödesschema för ett litet datanätverk men vet inte hur "riktiga" symboler ska se ut på ritning.
Kan någon peka mig i rätt riktning med detta? Kanske en länk till en färdig ritning så jag kan se hur symbolerna ser ut. Tack!

Be Logga in eller Skapa ett konto ansluta till konversationen.

03 feb 2017 19:08 #2 av Rikard Ågren
Flödesbild för datanät? Aldrig hört talas om.

En planritning där uttag och ställ är utritade samt ett övergripande schema över ställ med placeringar är det som brukar efterfrågas i våra projekt

Projektledare el, styr och automation

Be Logga in eller Skapa ett konto ansluta till konversationen.

03 feb 2017 19:38 #3 av müssli
Ja, det är jag som yrar. Planritning är det som efterfrågas men det finns bara 9 lokaler med 8 uttag i varje lokal. Jag behöver bara veta hur jag ska rita uttag och paneler.

Be Logga in eller Skapa ett konto ansluta till konversationen.

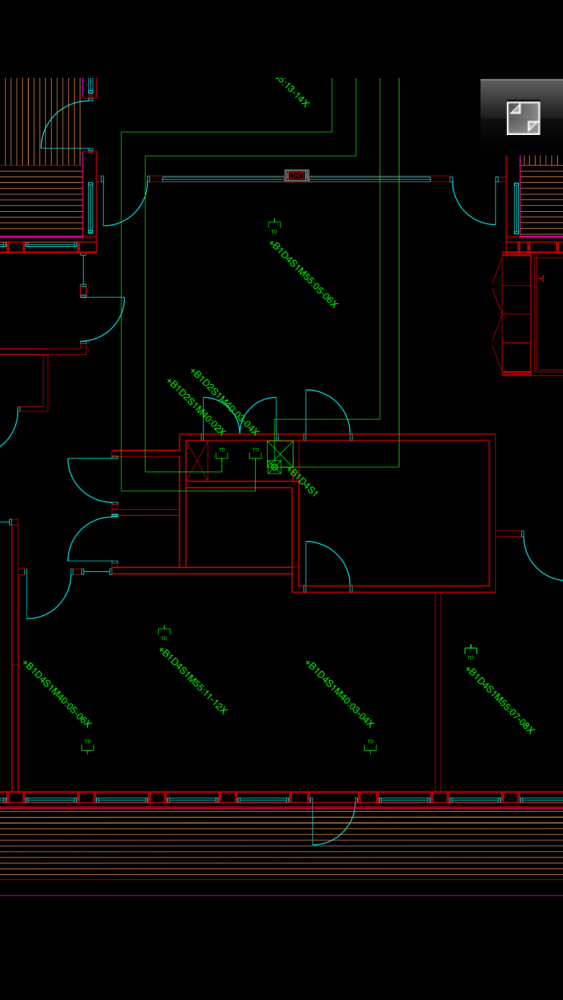

03 feb 2017 19:44 #4 av Rikard Ågren
Så här brukar jag rita. Rumsnummer ligger på annat blad som inte är synligt nu


Projektledare el, styr och automation
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

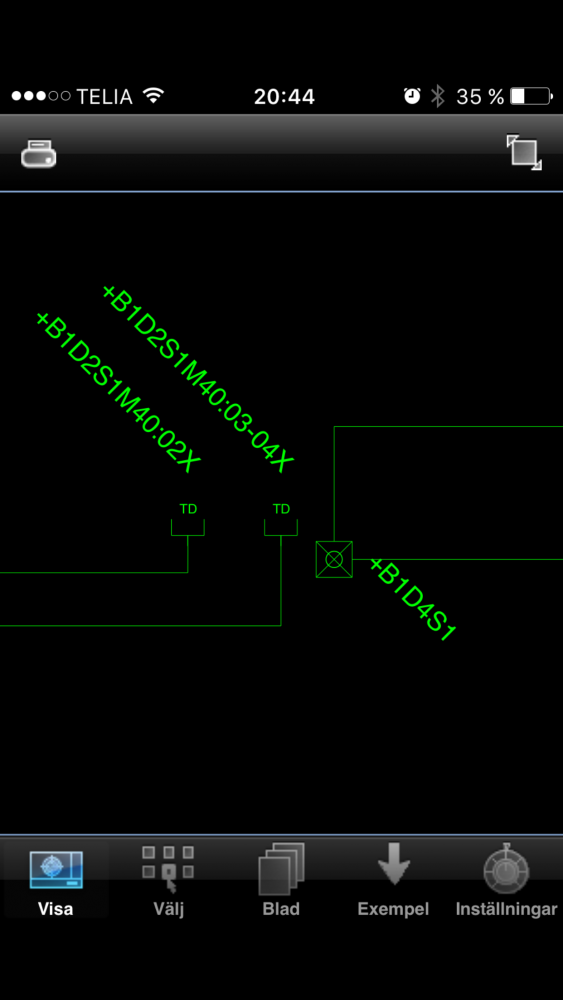

03 feb 2017 19:45 #5 av Rikard Ågren
Symbolerna blev inte så tydliga


Projektledare el, styr och automation
Bilagor:
Följande användare sa tack: müssli

Be Logga in eller Skapa ett konto ansluta till konversationen.

03 feb 2017 21:22 #6 av müssli
Tack, då kör jag med samma symboler.

Be Logga in eller Skapa ett konto ansluta till konversationen.
