Hjälp med hur man styr ett trafikljus med fotoceller.

Robin
Författare till inlägg
Offline
Färsking

Mer

29 apr 2021 09:01 #1 av Robin

Hjälp med hur man styr ett trafikljus med fotoceller. skapades av Robin

Jag skulle behöva lite hjälp med hur man kopplar in 4 st fotoceller till ett trafikljus som skall fungera som en form av back varning för lastbilar.

Trafikljuset skall lysa grönt konstant.
Då lastbilen blockerar fotocell 3 eller 4 så skall det börja lysa gult.
Då lastbilen blockerar fotocell 1 eller 2 så skall det börja lysa rött.

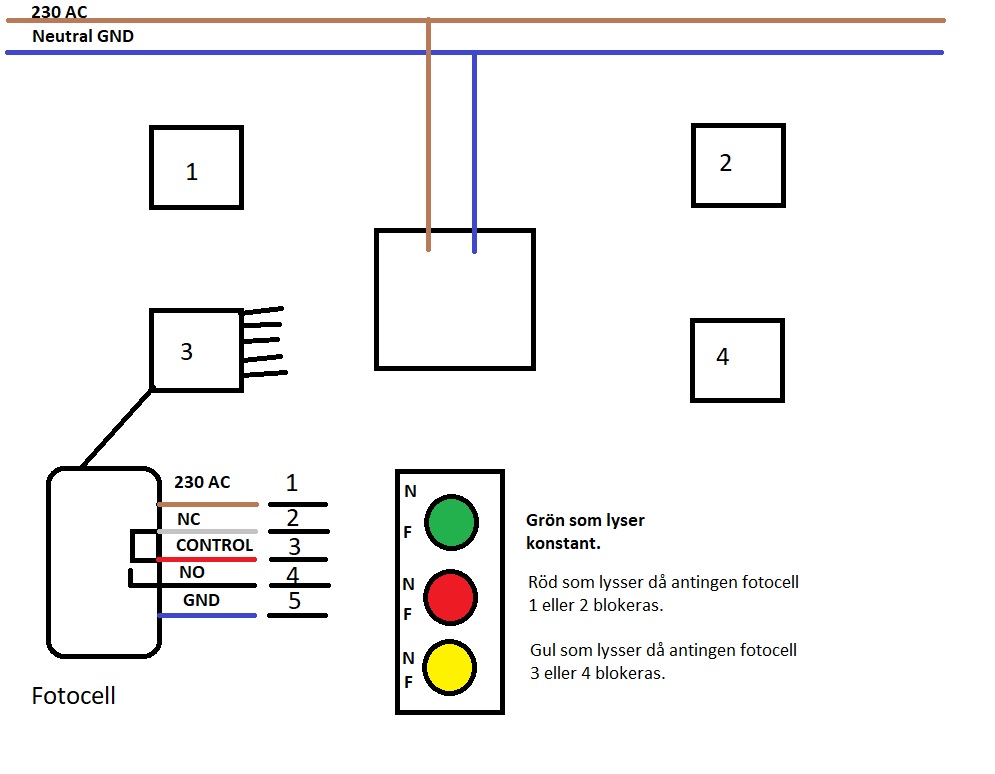

Titta på bifogad bild där jag gjort en enkel ritning och förklaring.

Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

Rikard Ågren
Offline
Moderator

Mer

29 apr 2021 15:11 - 29 apr 2021 15:11 #2 av Rikard Ågren

Svar från Rikard Ågren i ämnet Hjälp med hur man styr ett trafikljus med fotoceller.

Ska verkligen grön lysa konstant = hela tiden, även när gul och röd lyser?

Låter som en bra skoluppgift. Tänk dig fotocellerna som växlande strömbrytare.

Opåverkad: C sluter mot NC
Påverkad: C sluter mot NO

Du kanske kan göra ett försök att rita upp det själv först?

Projektledare el, styr och automation

Last edit: 29 apr 2021 15:11 by Rikard Ågren.

Be Logga in eller Skapa ett konto ansluta till konversationen.
