Vilken maximal effekt kan tas ut vid huset? (beräkningsuppgift)

28 maj 2015 16:28 #41 av Stefan Ericson
Tomas, din åsikt är riktigt tänkvärd och jag håller med dig. Men jag börjar vara irriterad.

Be Logga in eller Skapa ett konto ansluta till konversationen.

28 maj 2015 16:48 #42 av Mikael Malmgren

Elkraftingenjör och konsult med specialitet inom Reläskydd, Selektivplaner och Elkraftberäkningar. Även stort intresse för föreskrifter & standarder, ESA samt projektledning och entreprenadjuridik.


Mikael Malmgren Installatörsbehörighet: A

www.elektroinvent.se

Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.

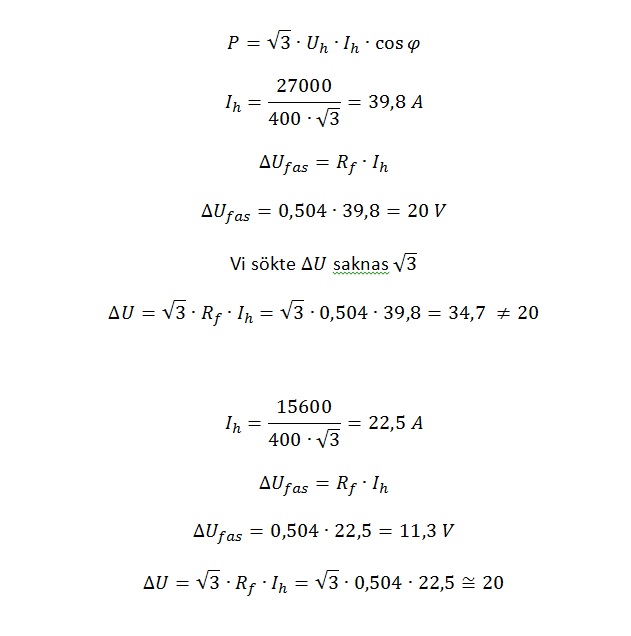

Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

28 maj 2015 16:55 #43 av Stefan Ericson
Nu nästa. I #5 blev det 39.8A.
Det betyder att det blir samma ström i alla 3 faserna. Om vi då kopplar bort L3 och kopplar en radiator mellan L1 och L2. Då blir strömmen 39.8A och spänningen 400Vac.
P=UxI=400x39.8A=15.9kW. Tala om vad som är fel!

Be Logga in eller Skapa ett konto ansluta till konversationen.

28 maj 2015 16:58 - 28 maj 2015 17:05 #44 av Stefan Ericson
Mikael, varför √3 på en vanlig ledning med bara resistans. Det måste vara där felet är.
U=RxI, ska inte var någon √3.
Bo har inte med det när han räknar på det.

Be Logga in eller Skapa ett konto ansluta till konversationen.

28 maj 2015 17:10 #45 av Mikael Malmgren

Elkraftingenjör och konsult med specialitet inom Reläskydd, Selektivplaner och Elkraftberäkningar. Även stort intresse för föreskrifter & standarder, ESA samt projektledning och entreprenadjuridik.


Mikael Malmgren Installatörsbehörighet: A

www.elektroinvent.se

Den här e-postadressen skyddas mot spambots. Du måste tillåta JavaScript för att se den.
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

28 maj 2015 17:20 #46 av Stefan Ericson
Mikael, du måste tänka på inne i D:t?

Be Logga in eller Skapa ett konto ansluta till konversationen.

28 maj 2015 17:55 #47 av Bo Siltberg

Stefan Ericson skrev: Nu nästa. I #5 blev det 39.8A.
Det betyder att det blir samma ström i alla 3 faserna. Om vi då kopplar bort L3 och kopplar en radiator mellan L1 och L2. Då blir strömmen 39.8A och spänningen 400Vac.
P=UxI=400x39.8A=15.9kW. Tala om vad som är fel!


Det finns inget egentligt fel i din beräkning ovan, men du räknar alla 15.9 kW på en tvåpol. Om vi ska räkna på trefas så har du tre st belastning, i vårt fall säger vi att vi har en D-kopplad belastning på totalt säg 15 kW (avrundar här för att förenkla resonemanget). Varje element (det är tre st) utvecklar då effekten 5 kW.

Strömmen I1 genom varje element blir då 5 kW / 400 = 12.5 A. Fasströmmen blir lite högre eftersom det är två element mellan olika faser som bidrar i en D-koppling. Den blir med vår välkända formel I_f = 1.73 * 12.5 = 21.6 A

Om du tar alla tre element och parallellkopplar dem mellan två faser, medan den tredje fasen lämnas tom, får vi säg 15 kW mellan två faser, vilket ger strömmen 15 kW / 400 = 37.5 A (400 V förutsätter ett oändligt starkt nät). Så du räknar helt rätt, men ställer upp belastningen lite snett.

Be Logga in eller Skapa ett konto ansluta till konversationen.

28 maj 2015 18:00 #48 av Bo Siltberg

Stefan Ericson skrev: Nu börjar vi om.
27000W/400V/√3=39.8A
39.8Ax0.504ohm=20.1V.
Var är felet?


I sista ledet, 39.8Ax0.504ohm.

Här beräknar du spänningsfallet på fasspänningen L-N. För att få spänningsfallet mellan två faser behöver du multiplicera med 1.73, men då blir det ju inte 20 V längre så ingångsvärdet 27 kW är fel enligt övningsuppgiften.

Be Logga in eller Skapa ett konto ansluta till konversationen.

29 maj 2015 20:41 - 30 maj 2015 03:27 #49 av Michell Andersson
Tänkte på en sak. Frågan va effekten.
Snabbaste vägen dit är:
( ΔUmax * U2 * A ) / ( ρ * L ) = Pmax

Be Logga in eller Skapa ett konto ansluta till konversationen.

31 maj 2015 16:01 #50 av Stefan Ericson
Jag hittar inget sätt att radera meddelande. Om det går tala om det. Annars ber jag någon moderator att radera alla mina meddelande i denna tråd.

Be Logga in eller Skapa ett konto ansluta till konversationen.

31 maj 2015 17:00 - 31 maj 2015 18:53 #51 av Bo Siltberg
Det gör vi normalt inte. Det blir bara konstigt då vi också skulle behöva radera och redigera de genmälen som finns. Att ändra på historien är inte så lätt. :(

Det finns för övrigt ingenting jag tycker behöver raderas. Frågan var otydlig och det är ganska lurigt att hålla rätt på var spänningsfallet uppstår, i fasledare och i relation till andra fasledare. Jag tror tråden blir lärorik för TS. Man lär sig av misstagen också, man får annars ingen förklaring till varför det inte är si och så.

Be Logga in eller Skapa ett konto ansluta till konversationen.

31 maj 2015 17:29 #52 av Stefan Ericson
Jag har gått igenom mina skolböcker från 70 talet, och det står i inget om det här. Den som skapade nicket visste troligt vis om det. Och jag får bara gratulera den till att han lyckades med att få dit mig för att ha fel.

Be Logga in eller Skapa ett konto ansluta till konversationen.

31 maj 2015 18:54 #53 av Bo Siltberg
Här är det ingen som behöver skämmas för att ha fel, fel gör alla. Hur skulle man kunna lära sig något utan att få ha fel??
Följande användare sa tack: Michell Andersson

Be Logga in eller Skapa ett konto ansluta till konversationen.

31 maj 2015 19:29 #54 av Stefan Ericson
Jag startade min elektroid app.
1 fas 15.2A =12kW
3 fas 3 ledare 17.5A 12kW
3 fas 4 ledare 30A =20kW.
