Gissa elanläggningens årtal!

05 jul 2014 13:46 - 05 jul 2014 13:47 #401 av Claes Börjesson
Ingen militäranläggning, eller kanske delvis ........

Be Logga in eller Skapa ett konto ansluta till konversationen.

05 jul 2014 14:04 #402 av Peder Myrne
Någon del av en testanläggning i det svenska kärnkraftsforskningsprogrammet?
1960?

Be Logga in eller Skapa ett konto ansluta till konversationen.

05 jul 2014 17:51 #403 av jonas boocha
Ågesta Kärnkraftverk, R3 Årtalet skulle kunna vara 1962.

Be Logga in eller Skapa ett konto ansluta till konversationen.

05 jul 2014 20:36 #404 av Michell Andersson
Marviken R4/Eva. Året 1968.

Be Logga in eller Skapa ett konto ansluta till konversationen.

06 jul 2014 02:05 #405 av Claes Börjesson
Vinnare : jonas boocha helt rätt :klapp:

Sveriges första "atomkraftverk" togs i drift 1963 och lades ner 1974.

Producerade c:a 11 MW el och cirka 70 MW fjärrvärme till Farsta som bara ligger n.

3 Km från Farsta och 13 km från Kungliga slottet.

Översiktsritning



Kontrollbordet till Laddmaskinen för bränslet, OBS skylten i bakgrunden




Reaktorn byggdes under kalla kriget och man var rädda för flyganfall.



Ställverket från håll idag

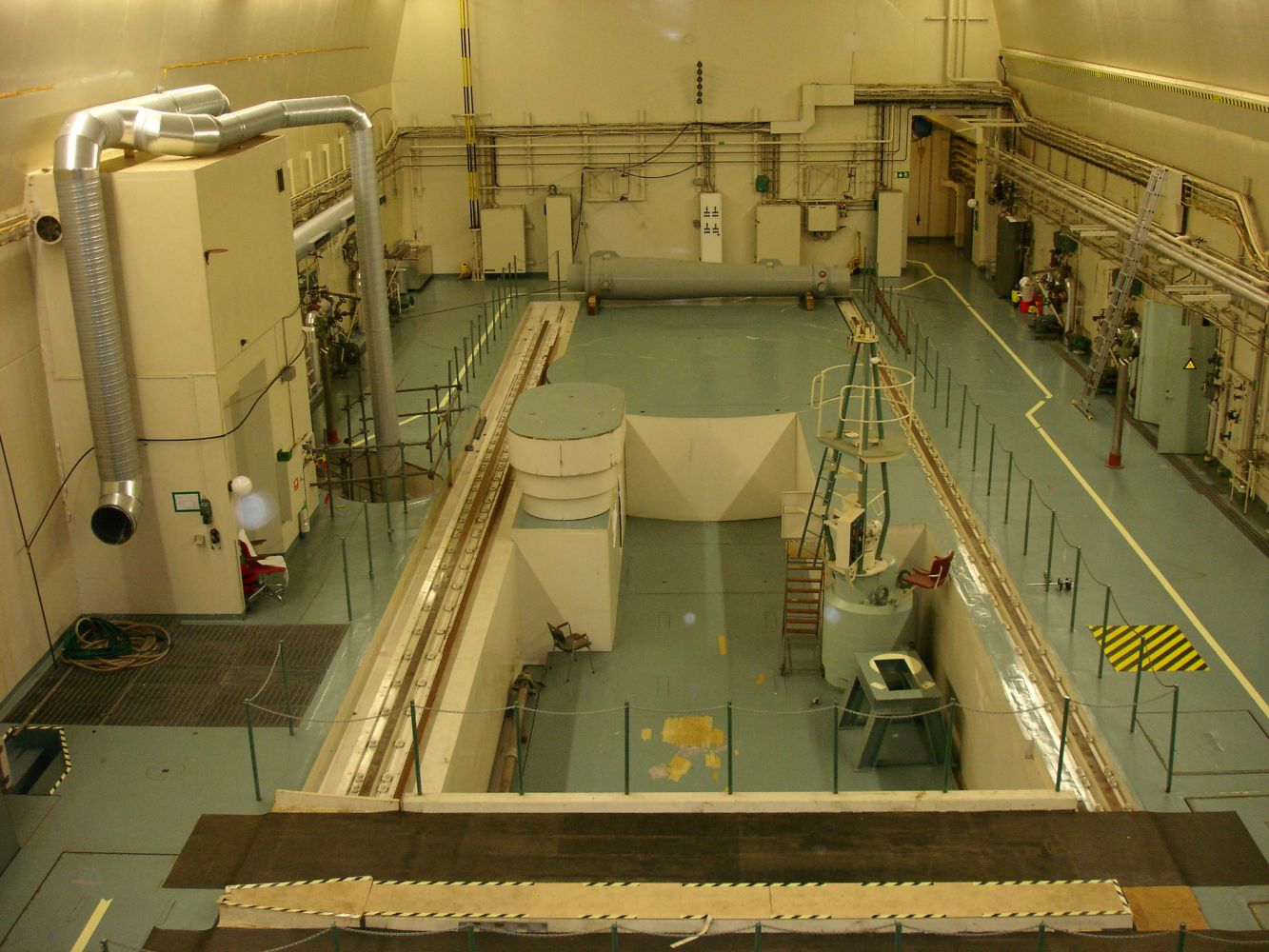

Reaktorhallen

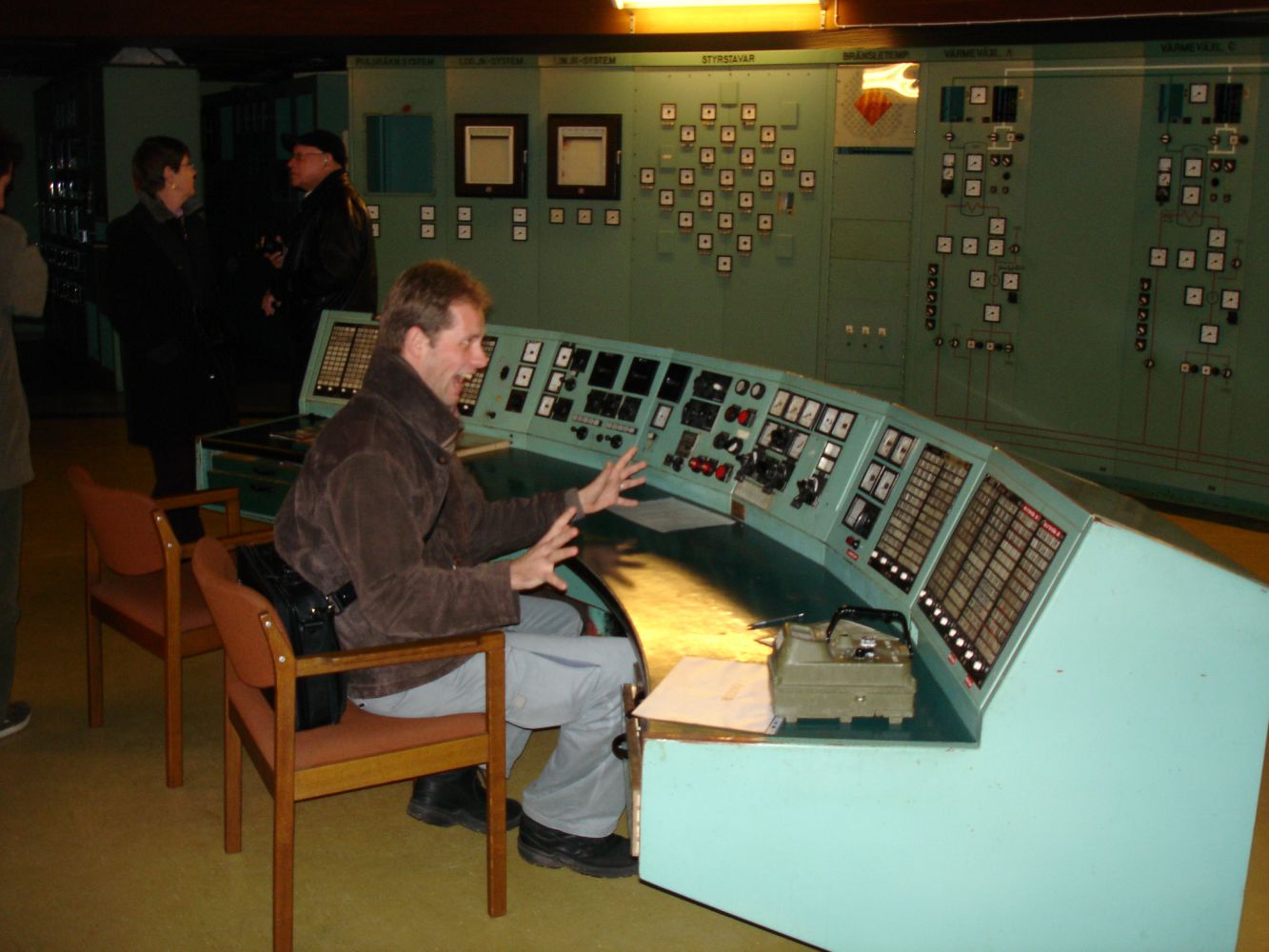

Kontrollrummet




Som synes är allt i gott skick. Ingen rost, ett fantastiskt tidsmonument.

Har tyvärr inga bra bilder inifrån eltavlor och skåp. Av de jag kunde se så blev jag
imponerad, en fantastisk byggkvalite, snygga dragningar, mycket luft.
Bygget av Ågestaverket var faktiskt inledningen på mycket av de kvalitets/kontroll
rutiner som senare blev standard inom industri med höga krav.

/Claes Börjesson
Följande användare sa tack: Bo Siltberg, Peder Myrne, Oskar

Be Logga in eller Skapa ett konto ansluta till konversationen.

06 jul 2014 06:05 #406 av jonas boocha
Jag har inte möjlighet att visa upp några bilder just nu, så jag släpper frågan fri. Först til kvarn....

Be Logga in eller Skapa ett konto ansluta till konversationen.

06 jul 2014 12:29 #407 av Claes Börjesson
Då tar jag en gammal till. Flera bilder/ledtrådar följer. Plats, år önskas.


Ledtråd 1. Takkronan har varit i drift på samma plats sedan den monterades.


Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

06 jul 2014 18:10 #408 av Martin
Riktigt snygg takkrona. Skulle kunna ge en pungkula för den där!

Får gissa på 1931 då.

42

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 jul 2014 20:05 #409 av Claes Börjesson
Inga fler gissningar ?. Flera bilder/ledtrådar följer. Plats, år önskas.

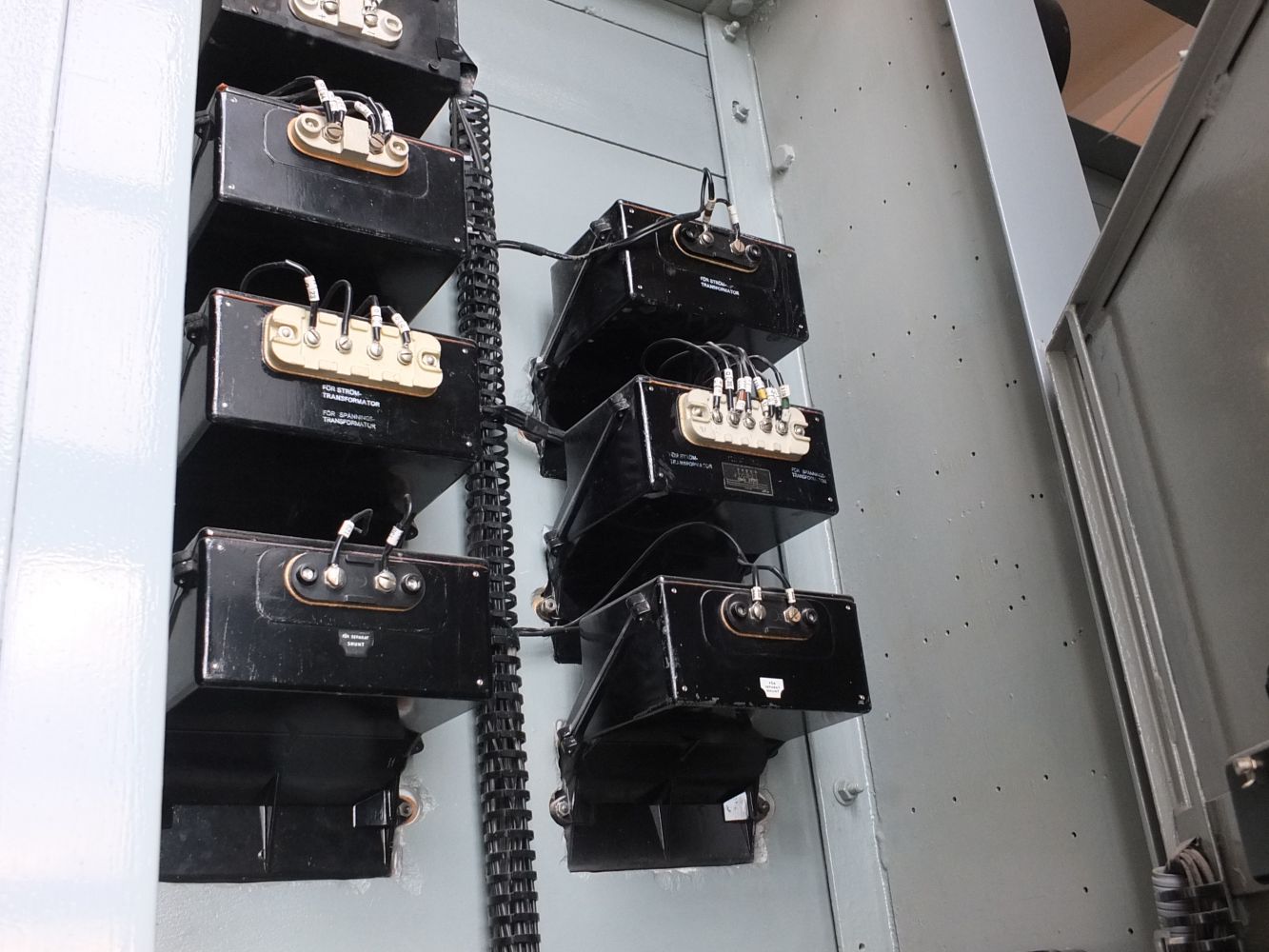

Ledtråd 2. I samma rum som taklampan men inuti skåpen

Original


Något moderniserat
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 jul 2014 22:41 #410 av Claes Börjesson

Martin skrev: Riktigt snygg takkrona. Skulle kunna ge en pungkula för den där!

Får gissa på 1931 då.


På 30-talet hade man väl volfram-tråd i taklamporna ... eller när kom det ? Någon som vet ?

Lampan är en skrytlampa så koltrådslampor vad nog det som gällde år ...?????

Be Logga in eller Skapa ett konto ansluta till konversationen.

07 jul 2014 22:49 #411 av Torbjörn Forsman
Takkronan och betongvalvet däröver får mig att gissa på Porjus och i så fall är väl årtalet ungefär 1915, men å andra sidan finns det ju uppgifter om att all ursprunglig belysningsarmatur skulle ha rivits ut därifrån någon gång på 60-talet.
Kan det tänkas att motsvarande "skrytarmaturer" kom upp även i någon annan av Vattenfalls anläggningar på den tiden och där har överlevt tidens tand? Kanske Älvkarleby?

Skåpinstallationerna tycker jag ser ut som sent 50-tal eller tidigt 60-tal, jag gissar på 1957.

Was man sich nicht erklären kann, sieht man als Überspannung an.

Be Logga in eller Skapa ett konto ansluta till konversationen.

08 jul 2014 08:40 #412 av Claes Börjesson
Du får bestämma dig för ett alternativ.

Lite mer ledtrådar (hela svaret för dig !)

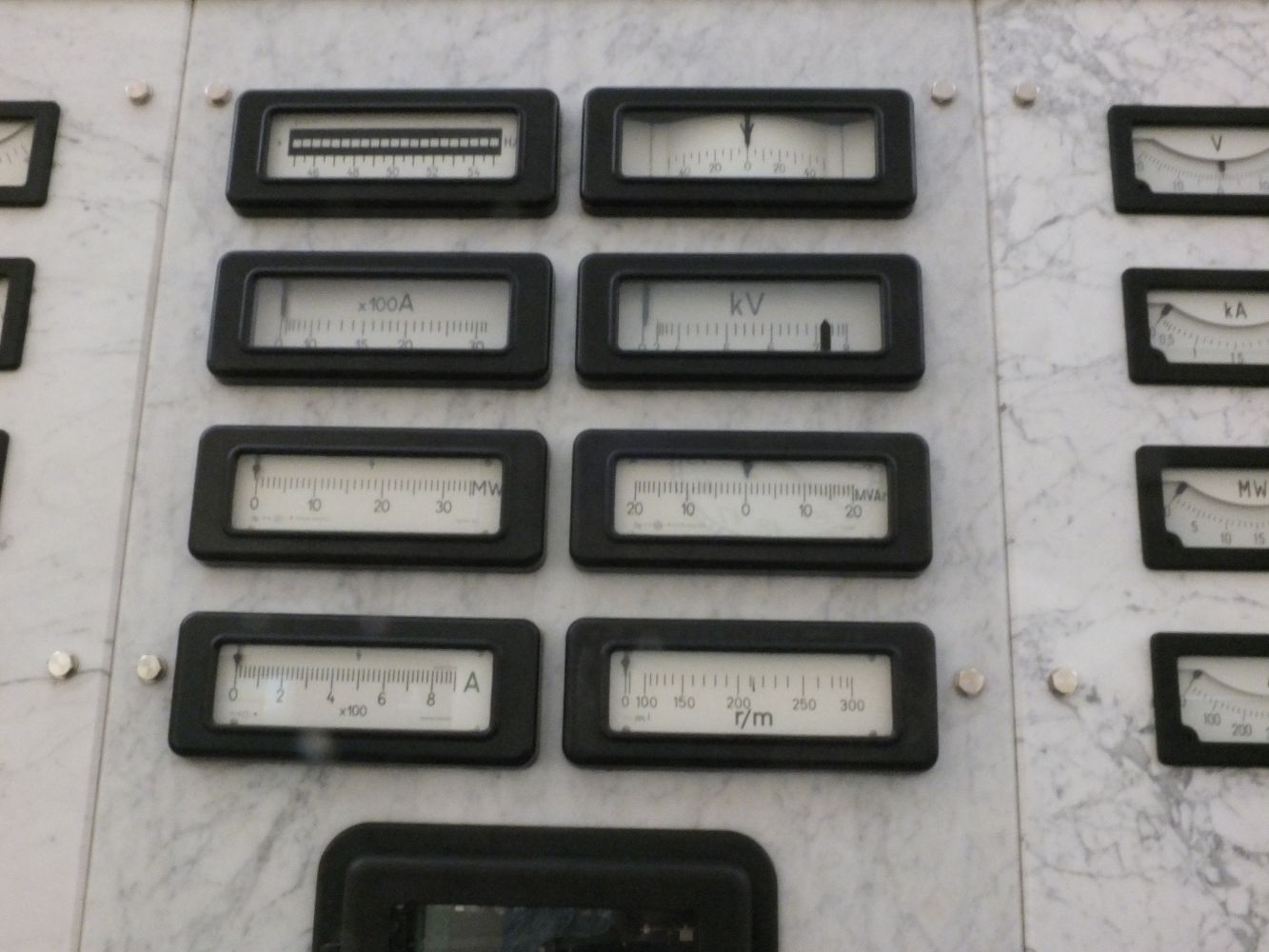

Framsidan av skåpen







Bilagor:
Följande användare sa tack: Jan Wahlberg

Be Logga in eller Skapa ett konto ansluta till konversationen.

08 jul 2014 13:38 #413 av Torbjörn Forsman
Då bestämmer jag mig för Porjus. Dels för att det tydligen är en station som har haft maskiner för flera olika frekvenser (generatorbeteckningar som t ex G250) och dels för att det markerade varvtalet på drygt 200 varv/min känns för högt för en stor station med låg fallhöjd som t ex Älvkarleby.

Was man sich nicht erklären kann, sieht man als Überspannung an.

Be Logga in eller Skapa ett konto ansluta till konversationen.

09 jul 2014 09:29 - 09 jul 2014 09:41 #414 av Claes Börjesson
Torbjörn Forsman !!!! Helt rätt :klapp: :klapp:



Jag som tyckte att det här skulle vara svårt, jag får leta fram lite fler bilder efter sommaren.

Porjus byggdes 1910 togs i drift 1914 men invigdes förs 1915 genom att kungen från slottet i Stockholm startade en siren. Porjus byggdes för att strömförsörja järnvägen mellan Kiruna och Narvik, men var också ett nationellt skrytbygge.

Jag var där förra sommaren, guiderna uppger att allt i kontrollrummet skall vara original och att taklampan varit i drift hela tiden. Jag är inte helt säker, Kablarna ser så nya ut, men mätarna verkar original.

För de som vill ha en fördjupning om Porjus så hittade jag en enormt fin hemsida om Porjus och andra kraftverk. Med mycket fina bilder, reckomenderas starkt. LÄNK TILL HEMSIDA

Hans hemsida rörande "svenska kraftverk" är sevärd.

Men lite fler bilder från Porjus, byggt som ett palats eller kyrka.





Att de skulle haft flera olika frekvenser tror jag inte, G250 referear troligen till Generator ...... se följande typskylt.

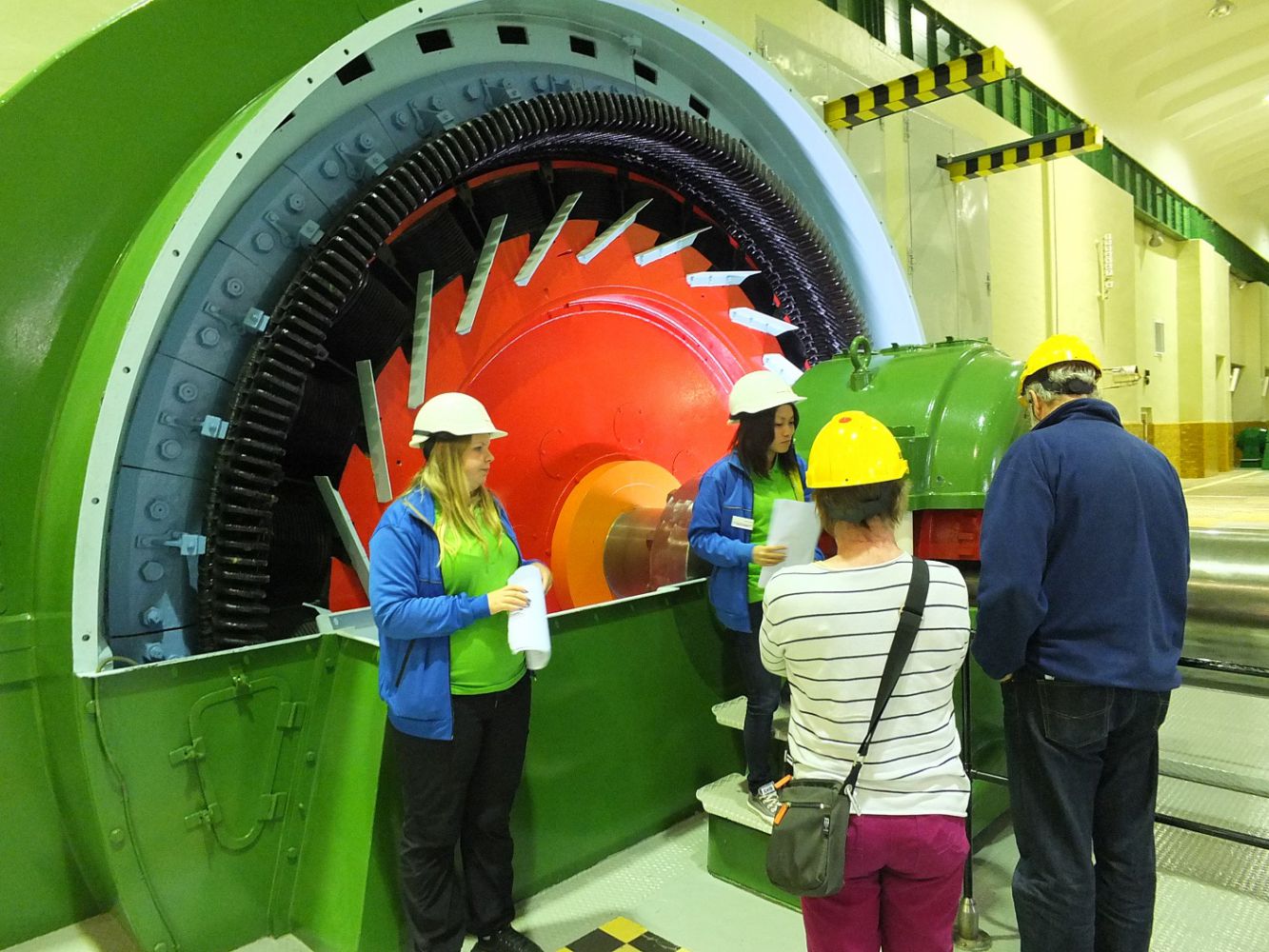

Dito Generator




Man har även 2 stycken modernare generatorer för test och försök.

Be Logga in eller Skapa ett konto ansluta till konversationen.

09 jul 2014 11:20 #415 av Torbjörn Forsman
Jag tror jag passar när det gäller att gå vidare med nya bilder, jag har ingen lämplig på lager just nu och ett tilltänkt fotoobjekt kommer jag inte åt förrän om ett par veckor.

Men när det gäller flera frekvenser i Porjus så hade ju stationen från början både 15 Hz enfas (för malmbanan) och 25 Hz trefas. Så småningom tillkom ett dubbelaggregat med 15 och 25 Hz-generator på samma axel, i samband med det fick man ändra till 15,4 Hz för att poltalen skulle gå jämnt ut. Och ännu senare i stationens historia lade man om från 25 till 50 Hz, så småningom försvann också enfasmaskineriet då malmbanan började matas med omformare från stamnätet.

Jag skulle tro att åtminstone alla instrument och mättransformatorer byttes ut i och med övergången från 25 till 50 Hz , då var det kanske också dags att byta ut gamla manöverkablar och se över resten av kontrollutrustningen.

Was man sich nicht erklären kann, sieht man als Überspannung an.

Be Logga in eller Skapa ett konto ansluta till konversationen.

09 jul 2014 20:41 #416 av Jan Wahlberg
Klass på det manöverbordet!!:)

Be Logga in eller Skapa ett konto ansluta till konversationen.

20 aug 2014 18:43 #417 av Rikard Ågren

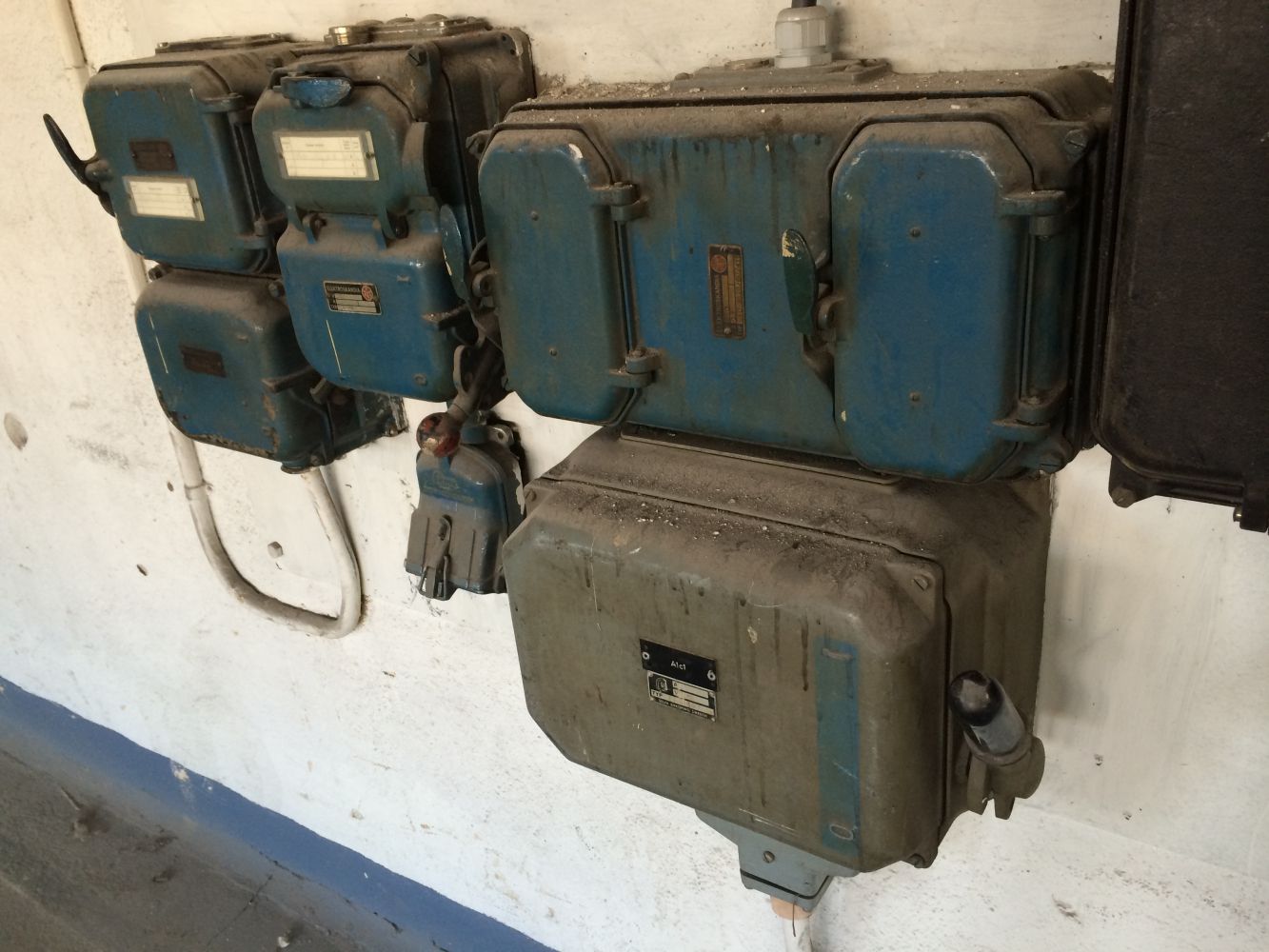

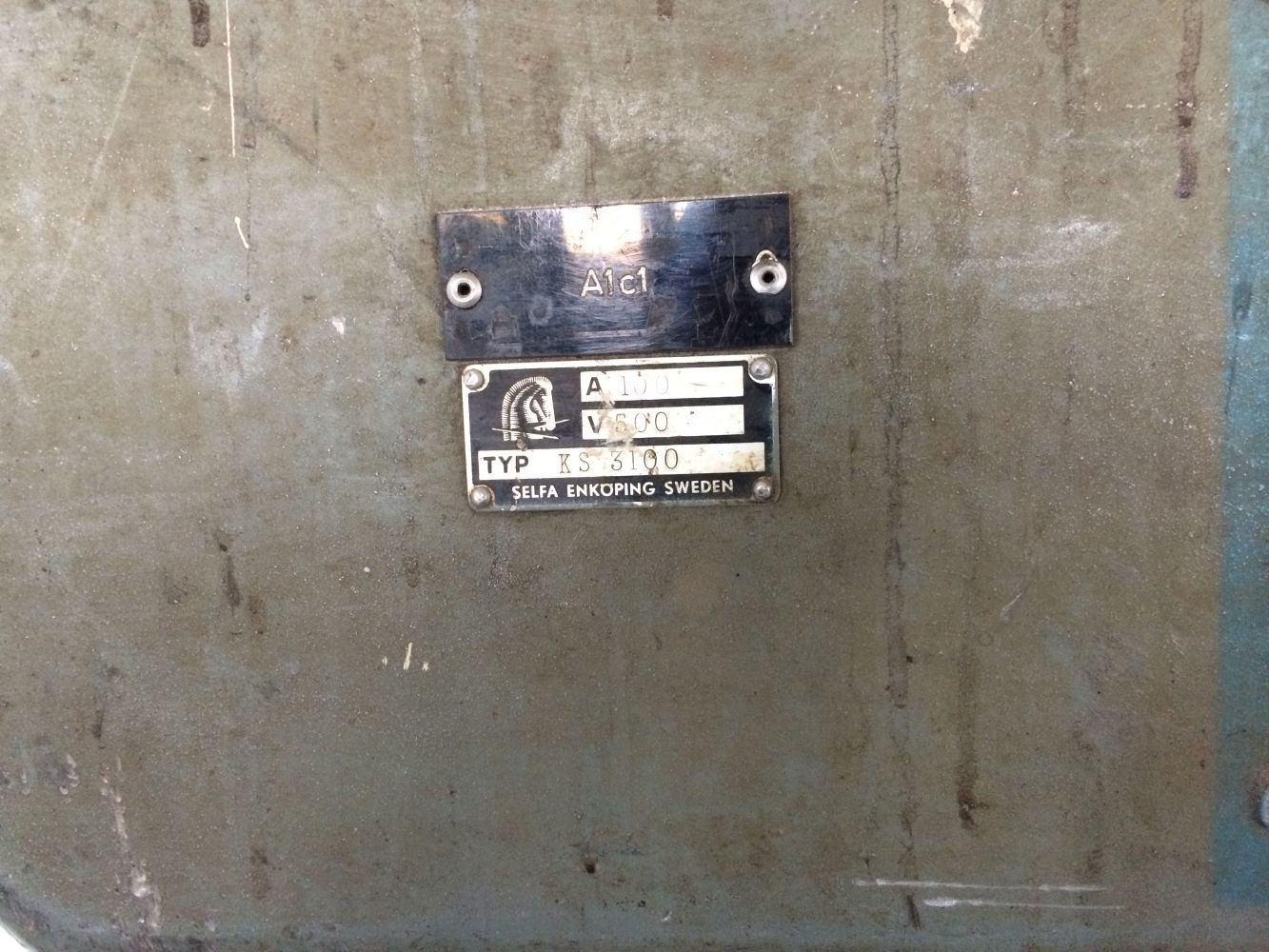

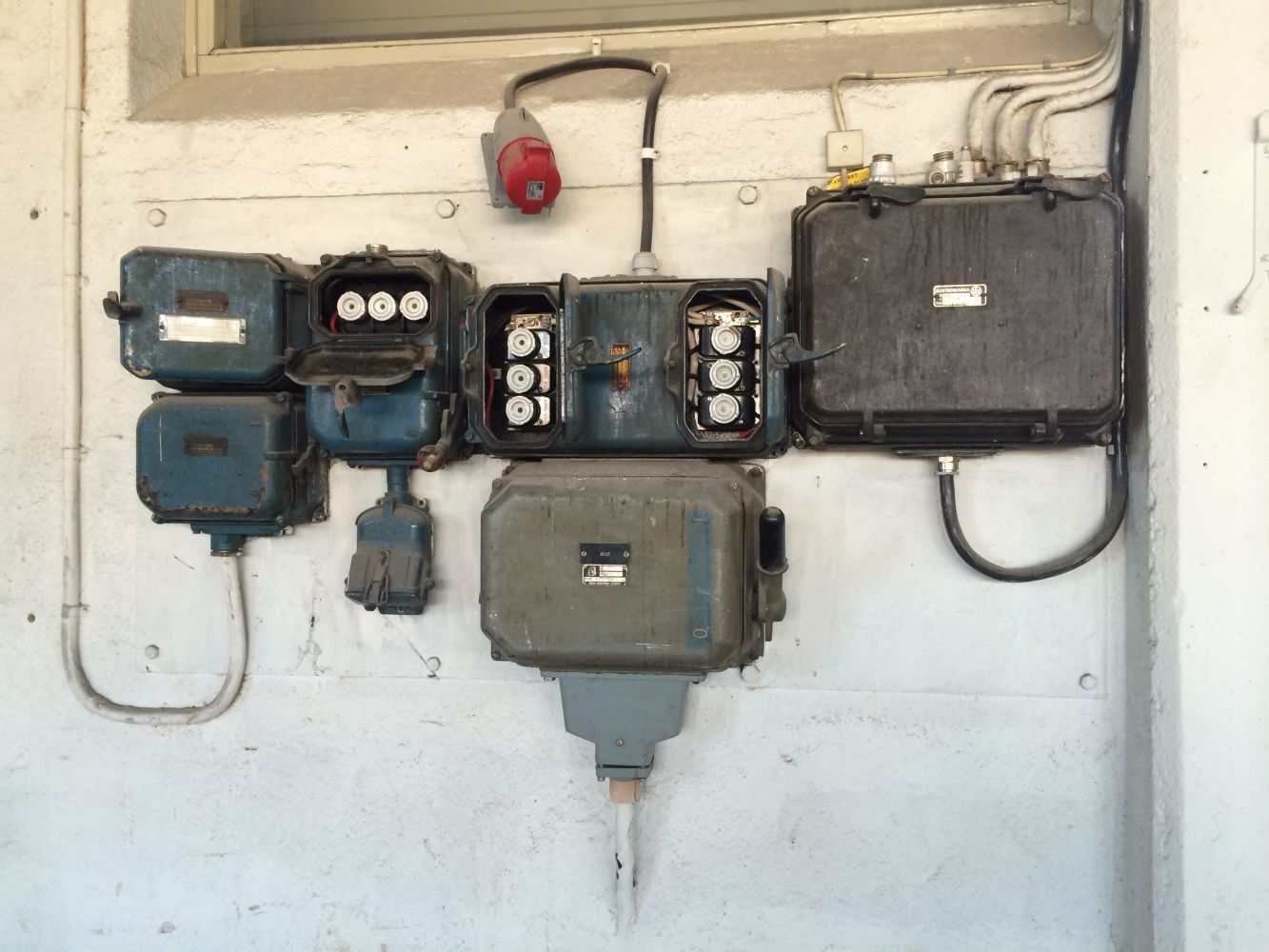

Jag hittade en lite rolig central för någon dag sedan, har aldrig sett denna modell, tänker då mest på de blå och den gröna med brytaren. Vet dock inte vilket årtionde den är ifrån. Någon som har en gissning?







Allt ska rivas om någon är intresserad :)

Projektledare el, styr och automation
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

20 aug 2014 21:58 #418 av Marcus Lundström
30-40 tal bör det vara. Har sett en del sånt skräp ute på lantbruk.

Be Logga in eller Skapa ett konto ansluta till konversationen.

21 aug 2014 13:34 - 21 aug 2014 13:35 #419 av Michell Andersson

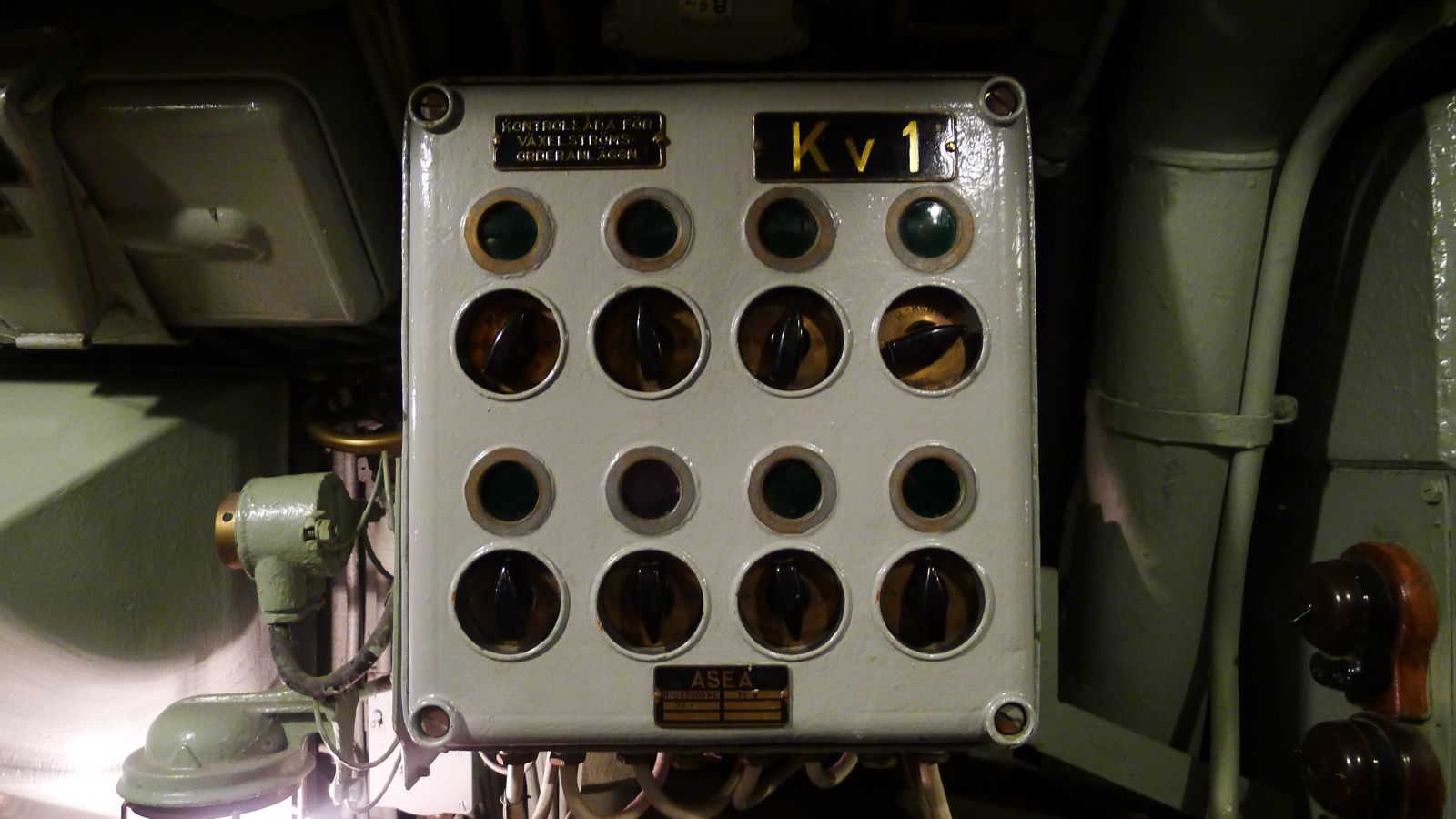

Eftersom ingen aktivt har ett projeet med årtal som filuras på så kommer här en.






Återfinns i Malmö.
Bilagor:

Be Logga in eller Skapa ett konto ansluta till konversationen.

21 aug 2014 13:51 #420 av Peder Myrne
Då gissar jag på HMS U3 som sjösattes 1942.
