ÄMNE: Ytterbelysning KNX

Ytterbelysning KNX 22 jan 2017 14:48 #1

  • Christian
  • ( Användare )
  • OFFLINE
  • Junior
  • Service-/Installationselektrik​er
  • Inlägg: 60
Hej forumet!

Jag behöver lite input om styrning av ytterbelysning KNX.

Följande komponenter är installerade:

Schneider Ljus/tempsensor MTN663991
Schneider binäringång MTN644692

Logiken sköts av Maxinbox 16 plus.

Funktionen som jag vill ha är gränsvärde LUX och om ingång X är 1 ska ytterbelysning tändas. Löses detta bäst med scenario? Om jag startar ett scenario med hjälp av logik och binäringång X blir 0 så måste jag starta ett nytt scenario som släcker?

Hur löser ni sånt här?

Re: Ytterbelysning KNX 22 jan 2017 15:17 #2

  • Rikard Ågren
  • ( Moderator )
  • OFFLINE
  • Moderator
  • CAD, KNX
  • Inlägg: 1532
Är det flera belysningsgrupper som ska styras olika beroende på scen eller varför vill du köra ett scenario?
Jobbar med elkonstruktion och fastighetsteknik åt ett privat fastighetsbolag

Re: Ytterbelysning KNX 22 jan 2017 15:31 #3

  • Rikard Ågren
  • ( Moderator )
  • OFFLINE
  • Moderator
  • CAD, KNX
  • Inlägg: 1532
Det lättaste blir väl att gå direkt på utgången och skippa scenariot

Jobbar med elkonstruktion och fastighetsteknik åt ett privat fastighetsbolag
Följande användare (n) sa tack: Christian

Re: Ytterbelysning KNX 22 jan 2017 15:46 #4

  • Christian
  • ( Användare )
  • OFFLINE
  • Junior
  • Service-/Installationselektrik​er
  • Inlägg: 60
4st dimmerkanaler ska triggas av logiken, till en början med samma värde.

Re: Ytterbelysning KNX 22 jan 2017 16:43 #5

  • Rikard Ågren
  • ( Moderator )
  • OFFLINE
  • Moderator
  • CAD, KNX
  • Inlägg: 1532

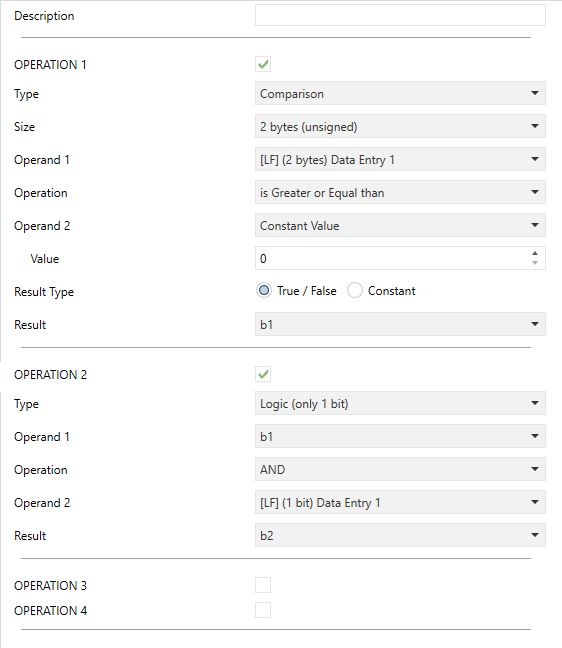

Ok bara att välja att b2 ska vara ett scenvärde i nästa ruta då.

Edit. Nä det gick ju inte alls. Hmmm
Jobbar med elkonstruktion och fastighetsteknik åt ett privat fastighetsbolag
Senast redigerad: 22 jan 2017 20:40 av Rikard Ågren.
Följande användare (n) sa tack: Christian

Re: Ytterbelysning KNX 22 jan 2017 17:26 #6

Är det meningen att binäringången ska släcka ljuset som normalt tänds och släcks via ljussensorn?

I så fall skulle du kunna skippa logiken helt.

-Sätt ljussensorn att skicka sitt 1-bit värde cykliskt**
-Sätt binäringångskanalen som Flank 1-bit
-Låt binäringången skicka 2st 1bit meddelande.
-Objekt A vid manövrering skicka 0. Manövrering upphör skicka inget
-Objekt B vid manövrering skicka 1. Manövrering upphör skicka 0
-Lägg Objekt A i samma gruppadress som belysningen
-Lägg Objekt B i samma gruppadress som spärrobjektet för ljussensorkanalen

**Om man kan få ljussensorn att skicka sitt värde när spärren släpps så kan man ju skippa cyklisk sändning och därmed minska trafiken på bussen.
Senast redigerad: 22 jan 2017 17:43 av Marcus Lundström.

Re: Ytterbelysning KNX 22 jan 2017 19:53 #7

  • Christian
  • ( Användare )
  • OFFLINE
  • Junior
  • Service-/Installationselektrik​er
  • Inlägg: 60
Tanken är "skymningsrelä+kopplingsur".

Belysningen tänds när det blir mörkt men att med hjälp av uret så släcks det kl 23:00, för att tändas igen vid 06:00.

Re: Ytterbelysning KNX 22 jan 2017 20:41 #8

  • Rikard Ågren
  • ( Moderator )
  • OFFLINE
  • Moderator
  • CAD, KNX
  • Inlägg: 1532
Verkar inte gå att få ut ett scenarionummer som resultat direkt. Kanske går med någon omväg.

Om man låter resultat b2 vara execute condition true för denna operation så borde det funka, där operand 2 value blir det scennummer du vill trigga.

Jobbar med elkonstruktion och fastighetsteknik åt ett privat fastighetsbolag
Senast redigerad: 22 jan 2017 20:59 av Rikard Ågren.

Re: Ytterbelysning KNX 22 jan 2017 21:58 #9

Det finns som skriver olika sätt att lösa funktionen på, antingen via spärrobjekt eller logik. Oftast är det ganska begränsat med logikblock i KNX anläggningar så man vill spara dem till någon annan nödvändig funktion. En annan nackdel (tycker jag) med logik är att alla logikingångar måste aktiverats en gång för att hela logikkretsen ska fungera. Detta efter varje gång man programmerar applikation till logikmodulen och framför allt efter varje gång det blir ett strömavbrott. Tills var dess är logikutgång helt fucked up.

Personligen gillar jag att använda spärrobjekt, det funkar alltid. I detta fallet tror jag helt enkelt att binäringången (Flank 1-bit) kan aktivera/deaktivera ljussensorkanalens "Spärringång" och allt kommer att fungera som du önskar

Har man gamla produkter eller i vissa fall nya udda fabrikat med kassa produktdatabaser (tex Steinel rörelsevakter) så blir man dock beroende av logik.
Senast redigerad: 22 jan 2017 22:04 av Marcus Lundström.

Re: Ytterbelysning KNX 23 jan 2017 10:02 #10

  • Patrik Hedlund
  • ( Moderator )
  • OFFLINE
  • Moderator
  • Serviceelektriker
  • Inlägg: 2317
Nu är ju inte detta någon lösning för dig, men i en kåk som vi gjorde satte vi Zennio Z41 Pro för styrning av det mesta. Där hade vi en Schneider ljus- och tempgivare där vi använde oss av spärrobjekt.
Vi ställde in på Z41:n vilka tider som vi tillätt ytterbelysningen att lysa (t.ex. 05.00-00.30) och sedan krävdes det att ljus- och tempgivaren var påverkad.
Då lyser det endast när det är mörkt och endast inom satt tid. Vill man inte ha något nattavbrott så struntar man i tidkanalen och slår endast till belysningen.

//Patrik


Serviceelektriker som sysslar med service och olika slags renoveringar och nybyggnationer hos främst privatpersoner. Både direkt mot kund och genom mindre byggfirmor.

Re: Ytterbelysning KNX 24 jan 2017 19:54 #11

  • Christian
  • ( Användare )
  • OFFLINE
  • Junior
  • Service-/Installationselektrik​er
  • Inlägg: 60
Tack för samtliga svar, kommer experimentera med era idéer nästa gång jag är på plats!
